Применение конфокальных датчиков перемещения в задачах механического производства
С развитием технологий высокоточные отрасли промышленности, включая автомобилестроение, аэрокосмическую промышленность, биомедицинскую инженерию и микроэлектромеханические системы, предъявляют всё более высокие требования к точности обработки и качеству изделий.
Ключевым фактором обеспечения качества продукции является контроль геометрических параметров, таких как толщина, перепад высоты, а также глубина отверстий, включая микроотверстия и глухие резьбовые отверстия.

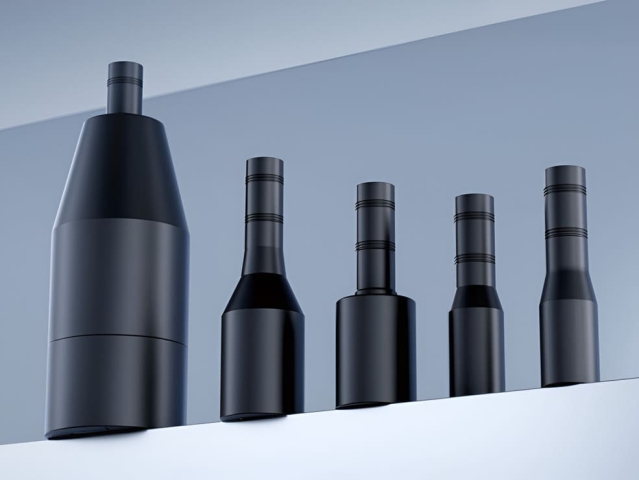

Конфокальные датчики перемещения позволяют реализовать высокоточные бесконтактные измерения и эффективно применяются в задачах промышленного контроля.

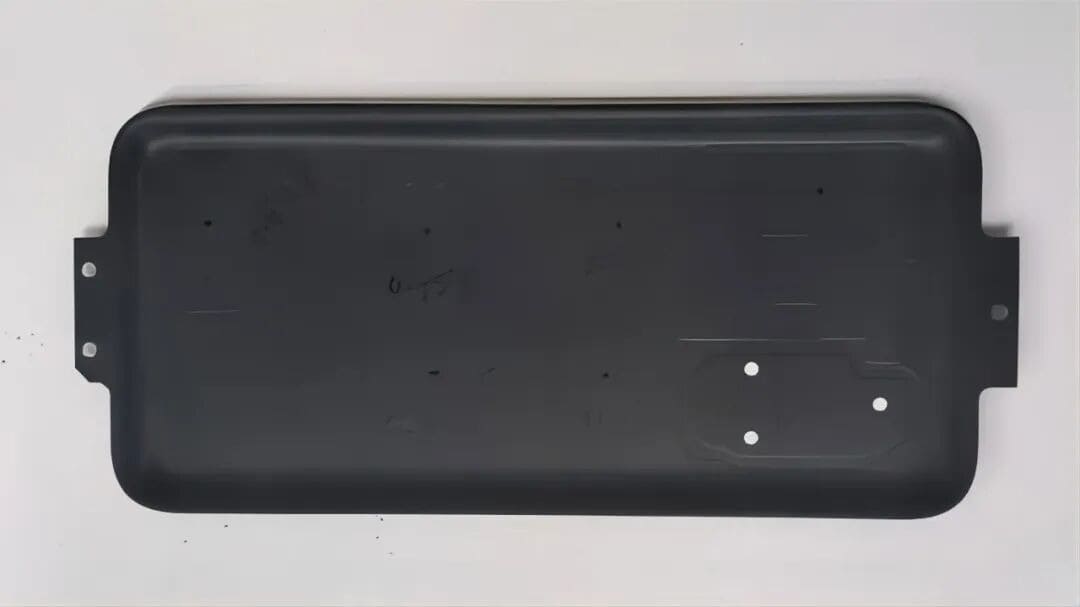

Контроль толщины и перепада высоты пластиковых деталей
Пластиковые детали широко используются в бытовой технике, автомобилестроении и электронной промышленности. Для обеспечения качества продукции критически важна точность таких параметров, как толщина и перепад высоты.
Требования к контролю:
- Изделие: пластиковые детали;
- Параметры: толщина, перепад высоты;
- Требуемая точность: повторяемость не хуже 0,005 мм.

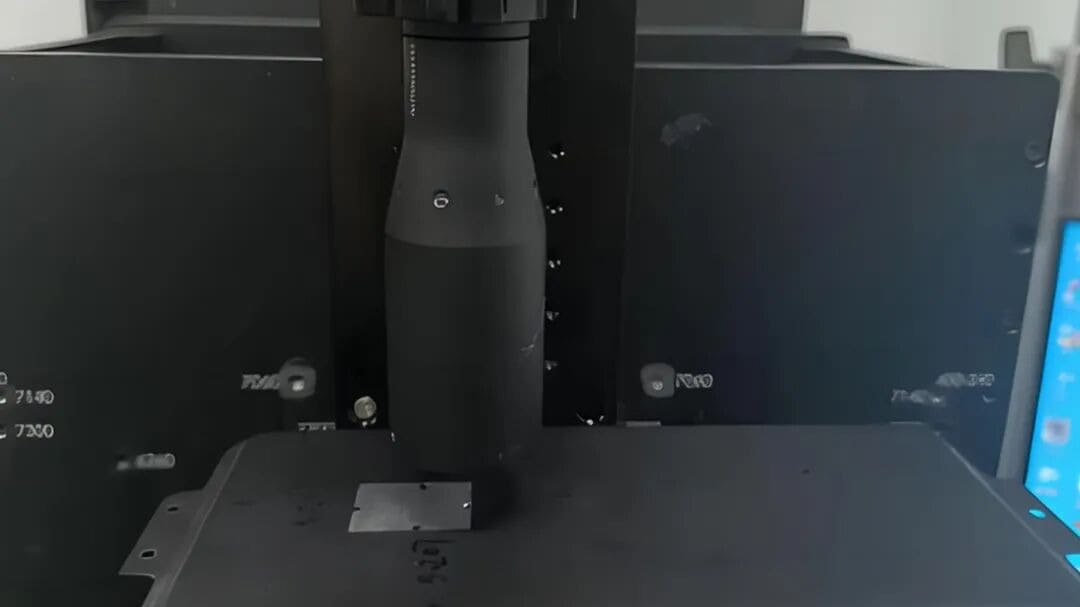

Процесс измерения

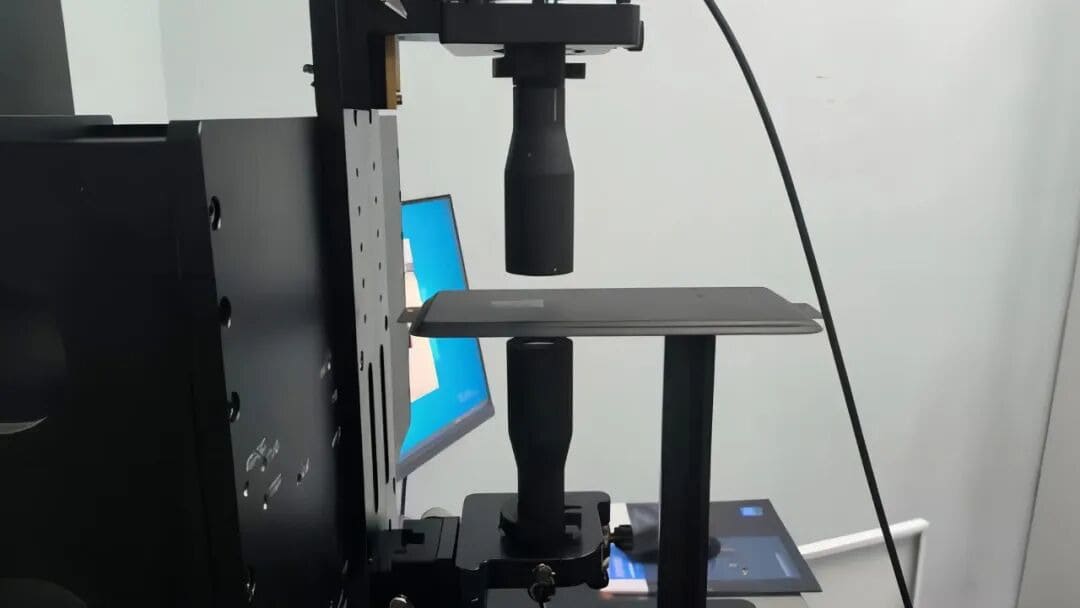

Толщина измеряется с использованием двух точечных датчиков, установленных по схеме «верх–низ» (сквозная компоновка).
Перепад высоты определяется как разность между значением высоты в опорной точке и значением в измеряемой точке.
Результаты:
- Повторяемость измерения толщины: 0,0005 мм;
- Повторяемость измерения перепада высоты: 0,0006 мм.

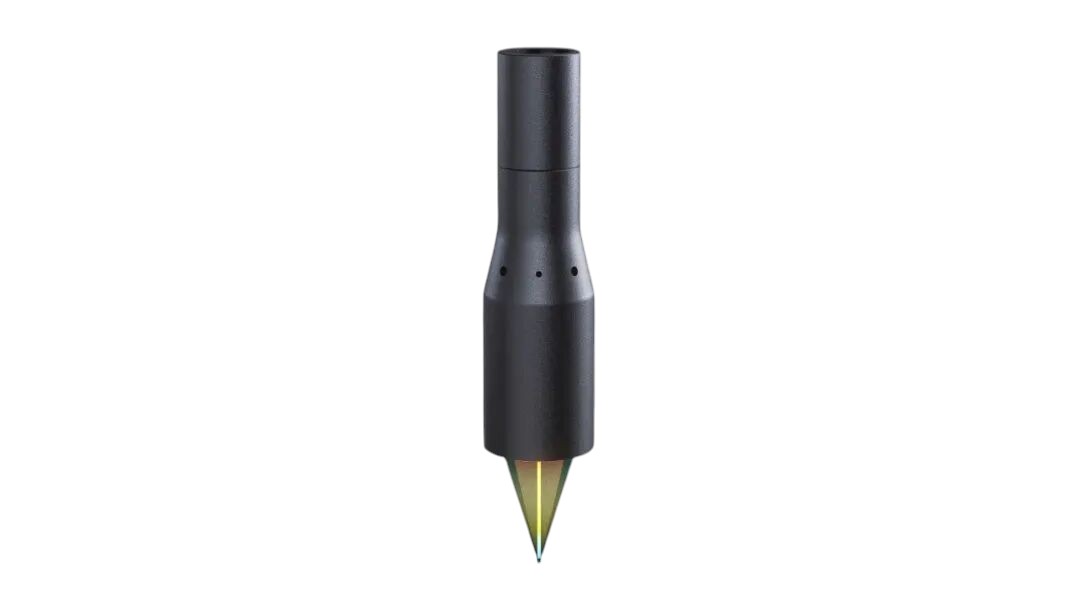

Используемый датчик:
- Модель: APC04025;
- Диапазон: 4 мм;
- Рабочее расстояние: 16 мм;
- Осевое разрешение: 0,006 мкм.

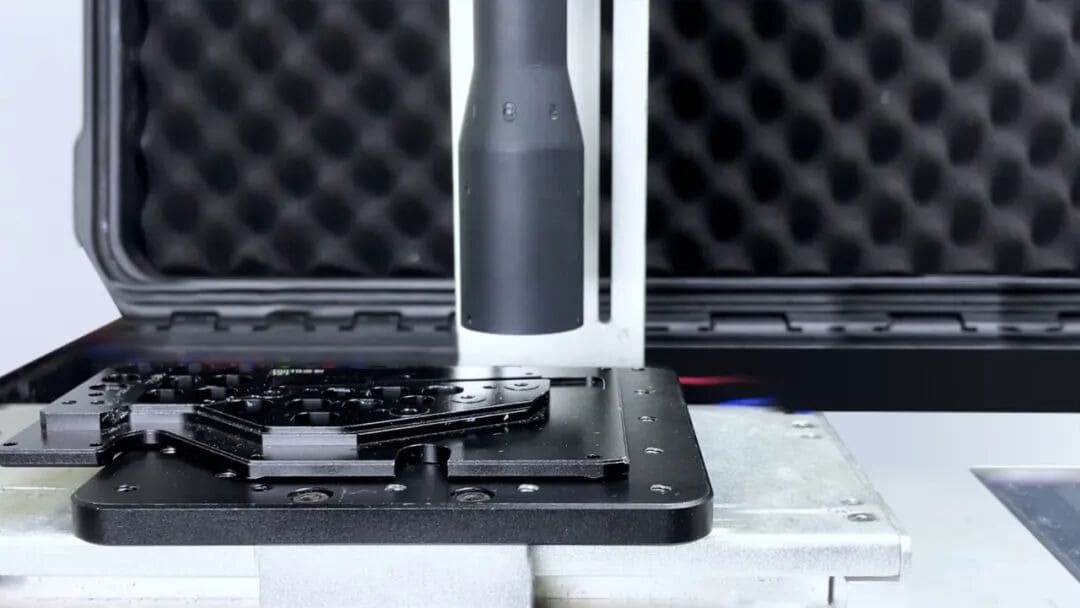

Измерение глубины микроотверстий в миниатюрных изделиях
В высокотехнологичных областях, таких как MEMS и биомедицина, предъявляются повышенные требования к точности обработки миниатюрных изделий.
Спектральные конфокальные датчики серии APCI обеспечивают необходимую точность измерения глубины микроотверстий и позволяют решать задачи контроля в данных областях.
В рассматриваемом примере демонстрируется применение данных датчиков для измерения глубины микроотверстий, что подтверждает их применимость для задач микроизмерений.

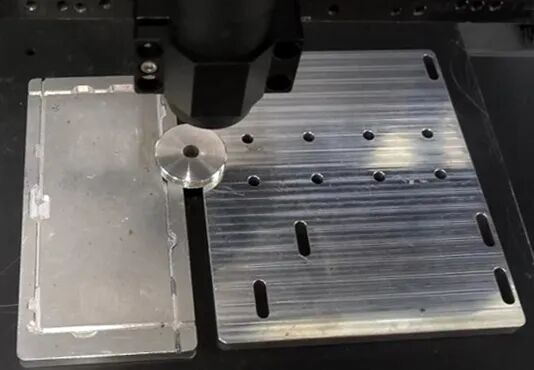

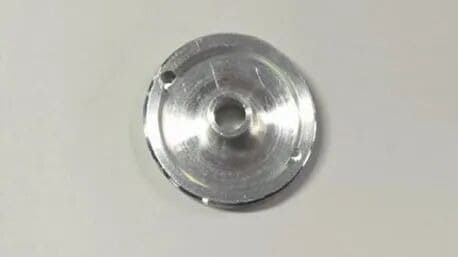

Измерение глубины глухих резьбовых отверстий
Глубина глухих резьбовых отверстий является критически важным параметром при производстве крепёжных изделий, так как напрямую влияет на их эксплуатационные характеристики.
Требования к контролю:
- Изделие: винт;
- Размер: 8,6 мм;
- Параметр: глубина отверстия.
Процесс измерения

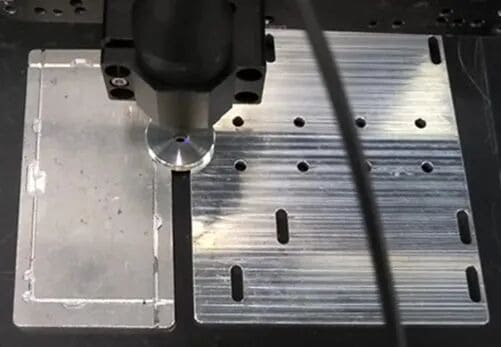

Используется метод прямого измерения на основе точечной спектрометрии для определения перепада высоты между дном отверстия и внутренней кромкой резьбы.
Метод обеспечивает:
- исключение «слепых зон»;
- снижение влияния температурного дрейфа;
- повышение стабильности измерений.
Результаты

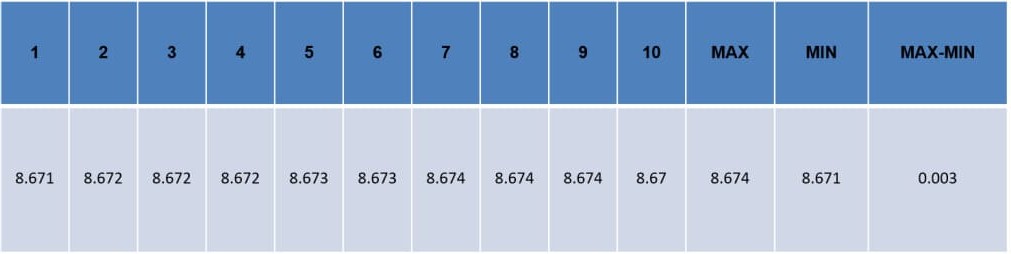

По результатам 10 измерений:
- Диапазон значений: 8,670–8,674 мм;
- Размах: 0,003 мм;
- Повторяемость: 0,003 мм.

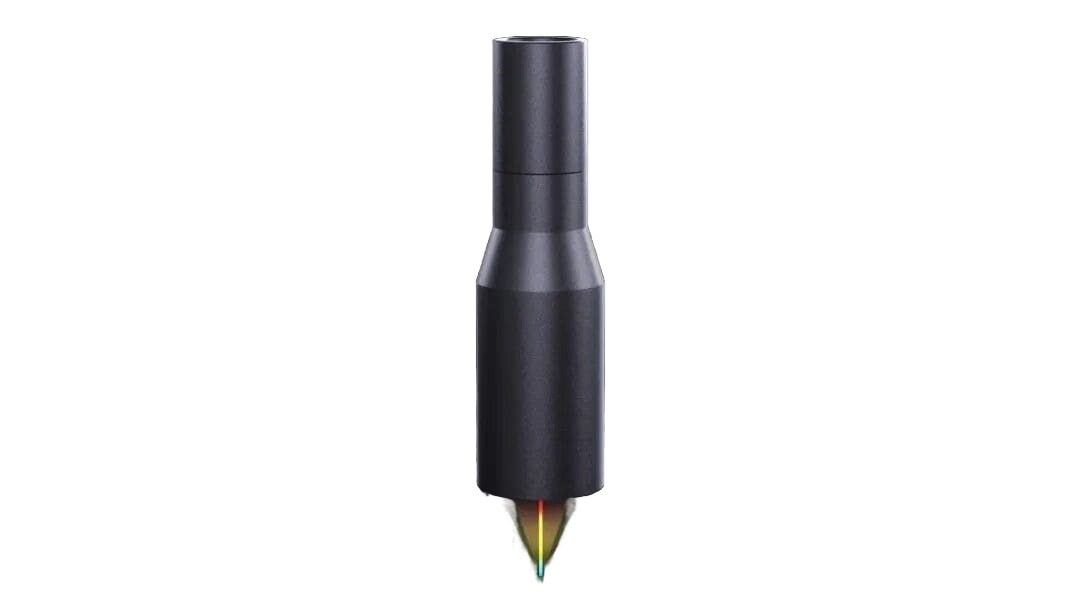

Используемый датчик:
- Модель: APC10015;
- Диапазон: 10 мм;
- Рабочее расстояние: 40 мм;
- Осевое разрешение: 0,012 мкм.

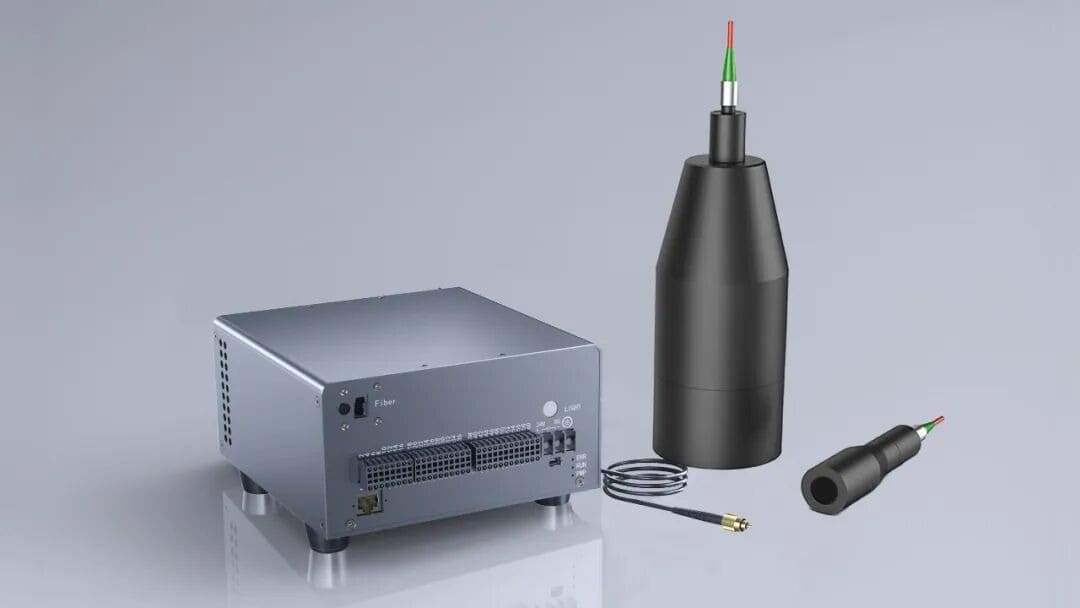

Технологические преимущества
Конфокальные датчики перемещения обладают следующими характеристиками:
- возможность измерения при углах зеркального отражения до ±60°;
- снижение влияния «слепых зон»;
- высокая точность при контроле: зеркальных поверхностей; прозрачных материалов; жидкостей; объектов с множественными отражениями.
Данные системы обеспечивают высокую стабильность измерений и применимы для широкого спектра задач прецизионного контроля.
Вывод
Применение спектральных конфокальных датчиков перемещения в механическом производстве позволяет эффективно решать задачи контроля геометрических параметров изделий различной сложности — от пластиковых компонентов до микроотверстий и резьбовых соединений.
Высокая точность, стабильность и универсальность делают данные системы перспективным инструментом для повышения качества продукции, снижения затрат и повышения эффективности производственных процессов.
