Тестовые платы для оценки и интеграции SiPM

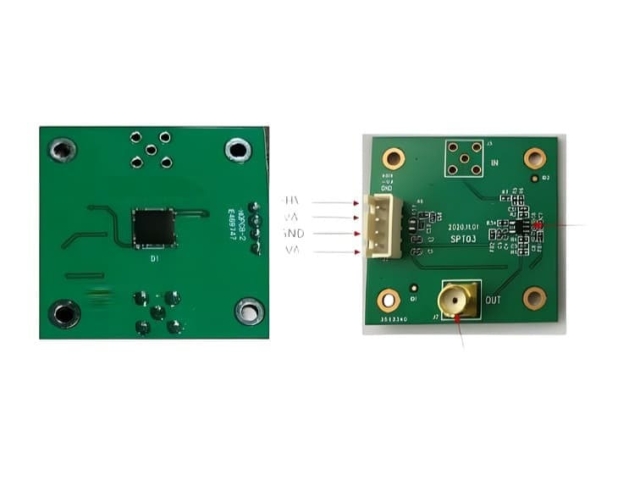

Два типа тестовых плат

Платы без операционного усилителя

Платы содержат SiPM-чип и разъёмы для вывода основных контактов сенсора. Такая плата не может напрямую выводить сигнал SiPM при подключении внешнего напряжения смещения. Они подходят для пользователей, которым требуется прямой доступ к сигналам SiPM.

Это оптимальный вариант для НИОКР, точной настройки аналогового тракта и проверки собственных схем считывания.

Платы с операционным усилителем

Второй тип плат включает не только SiPM-сенсор, но и дополнительные схемы для фильтрации питания, согласования импеданса, усиления и формирования сигнала. Усиленный выходной сигнал может напрямую подключаться к осциллографу, АЦП или многоканальной системе сбора данных.

Такие платы позволяют быстрее перейти от тестирования сенсора к практическим измерениям и прототипированию готового детектора.

Основные преимущества

• быстрый старт работы с одиночными SiPM-сенсорами;
• возможность выбора между «сырьём» сигналом и усиленным выходом;
• поддержка стандартного и быстрого выходного сигнала;
• удобное подключение к измерительной аппаратуре;
• сокращение времени разработки интерфейсной электроники;
• возможность оценки ключевых параметров SiPM;
• совместимость с различными типами сцинтилляторов;
• применение в научных, медицинских и промышленных проектах.

Что можно измерять с помощью тестовых плат

Тестовые платы позволяют оценивать ключевые параметры SiPM-сенсоров:

• уровень темнового счёта;
• спектр одиночного фотона;
• коэффициент усиления;
• зависимость PDE от напряжения смещения;
• форму и амплитуду выходного импульса;
• отклик сенсора при работе со сцинтиллятором.

Области применения

Платы могут использоваться для разработки и тестирования:

• сцинтилляционных детекторов;
• систем регистрации рентгеновского и гамма-излучения;
• альфа- и бета-детекторов;
• спектрометрических модулей;
• фотонных измерительных систем;
• лабораторных стендов;
• образовательных и исследовательских установок.

Наши специалисты готовы помочь с подбором тестовых плат, SiPM-сенсоров и сопутствующей электроники под конкретные задачи вашего проекта.
