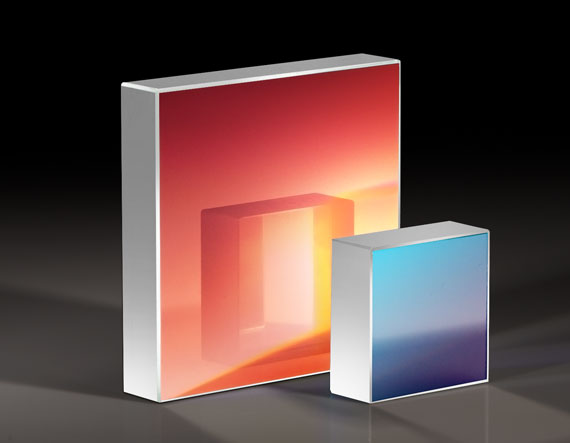

Голографическая отражающая дифракционная решётка для 400-700 нм, 2400 штр./мм, размер: 12.5 x 25 мм

Описание

Голографическая отражающая дифракционная решётка 43-224 от Edmund Optics предназначена для разложения света в спектр в диапазоне длин волн 400–700 нм. Решётка имеет плотность штрихов 2400 штр./мм, что обеспечивает высокую дисперсию и разрешающую способность. Голографическая технология изготовления позволяет получить гладкий профиль штрихов с низким уровнем рассеянного света и отсутствием «духов» (паразитных максимумов), что особенно важно для спектроскопии высокого разрешения. Решётка является отражающей, то есть работает на отражение, и может быть использована с алюминиевым покрытием для повышения эффективности в видимой области. Размер рабочей поверхности составляет 12,5 x 25 мм, что подходит для большинства компактных спектрометров и монохроматоров. Решётка поставляется без оправы и требует аккуратного обращения для предотвращения повреждения штрихов.

Характеристики

• Тип: голографическая отражающая дифракционная решётка
• Диапазон рабочих длин волн: 400–700 нм
• Плотность штрихов: 2400 штр./мм
• Размер: 12,5 x 25 мм
• Низкий уровень рассеянного света
• Отсутствие паразитных максимумов
• Высокая дисперсия
• Отражающая конструкция
• Без оправы

Отрасли применения

Дифракционная решётка 43-224 применяется в спектрометрах, монохроматорах и спектрографах для анализа состава света в видимом диапазоне. Она востребована в научных исследованиях, включая атомную и молекулярную спектроскопию, астрономию и анализ материалов. В промышленности решётка используется в системах контроля качества, например для определения цвета и состава красителей, а также в приборах для калибровки источников света. Благодаря высокой плотности штрихов она обеспечивает компактное спектральное разрешение, что важно для портативных аналитических устройств. Также применяется в учебных лабораториях для демонстрации дифракции и спектрального разложения.

Описание продукции:

- Плотность канавок до 3600 канавок на мм;

- Чистое алюминиевое покрытие;

- Синусоидальный профиль решетки.

Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.

Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую ​​же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую ​​же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.

Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
