SL102080 - MEMS-VCSEL свипирующий лазерный источник, 1060 нм, скорость качания частоты: 200 кГц, интерферометр Маха-Цендера: 24 мм, Thorlabs

Описание

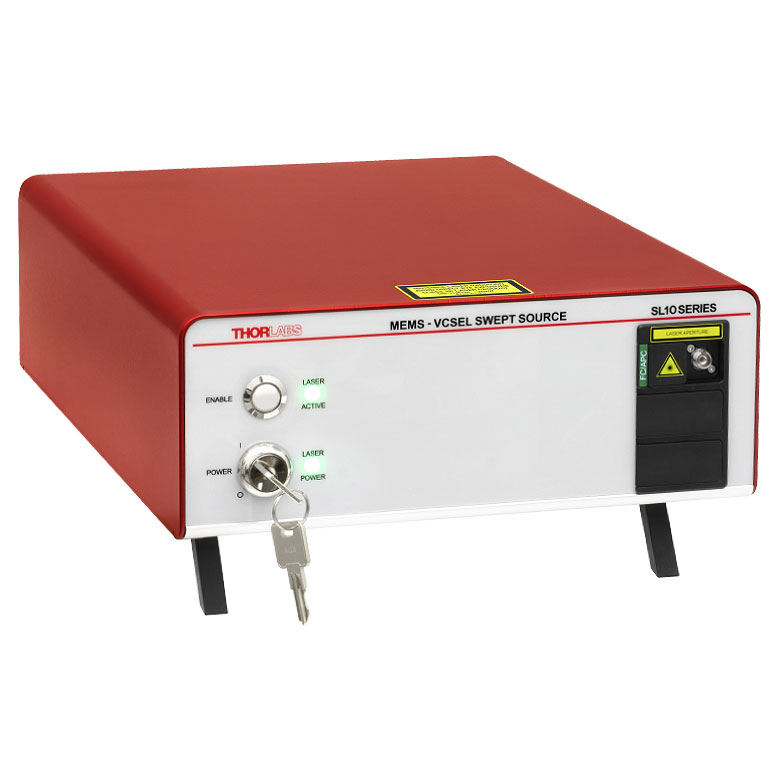

SL102080 — это настольный свипирующий лазерный источник на основе технологии MEMS-VCSEL с центральной длиной волны 1060 нм, скоростью качания частоты 200 кГц и встроенным интерферометром Маха-Цендера с задержкой 24 мм, производства Thorlabs. Как и другие источники серии SL10, устройство построено на базе перестраиваемого микроэлектромеханического вертикально-излучающего лазера, обеспечивающего одномодовую работу без скачков мод и рекордную длину когерентности свыше 100 мм. Такие характеристики делают источник востребованным решением для приложений оптической когерентной томографии, требующих визуализации на значительной глубине с сохранением высокой чувствительности сигнала.

Увеличенная задержка интерферометра Маха-Цендера в 24 мм по сравнению с более короткой версией на 8 мм обеспечивает большую глубину визуализации при заданной скорости качания частоты за счёт увеличения числа точек k-clock сигнала на один цикл развёртки. Такая конфигурация особенно подходит для задач, где требуется больший диапазон визуализации по глубине при умеренной скорости сканирования 200 кГц, что представляет собой сбалансированный компромисс между скоростью получения изображений и достижимой глубиной резкости системы. Скорость 200 кГц относится к числу распространённых значений в линейке источников SL10, охватывающей диапазон от 60 до 400 кГц.

Средняя выходная мощность источника находится в диапазоне от 15 до 20 мВт, а подавление спектральных пульсаций достигает не менее 50 дБ, что обеспечивает высокое качество получаемого интерференционного сигнала. Числовая апертура выходного волокна составляет около 0.105, что определяет требования к согласованию источника с оптикой приёмного тракта системы ОКТ. Источник поставляется вместе со всей необходимой приводной электроникой и совместим с построением как одноканальных, так и многоканальных систем свипирующей ОКТ на основе стандартной архитектуры Thorlabs.

Характеристики

Центральная длина волны: 1060 нм. Скорость качания частоты: 200 кГц. Задержка интерферометра Маха-Цендера (MZI): 24 мм. Средняя выходная мощность: 15–20 мВт. Длина когерентности: более 100 мм. Числовая апертура выходного волокна: около 0.105. Подавление спектральных пульсаций: не менее 50 дБ.

Отрасли применения

Источник SL102080 применяется в системах свипирующей оптической когерентной томографии для офтальмологической и биомедицинской диагностики, где требуется увеличенная глубина визуализации. Он используется в научных исследованиях структуры тканей и материалов, а также в задачах промышленной метрологии, требующих высокой чувствительности и длинной когерентности источника. Также источник находит применение при построении многоканальных исследовательских ОКТ-систем в фотонных лабораториях.
