SL104071 - MEMS-VCSEL свипирующий лазерный источник, 1060 нм, скорость качания частоты: 400 кГц, интерферометр Маха-Цендера: 8 мм, балансный детектор, Thorlabs

Описание

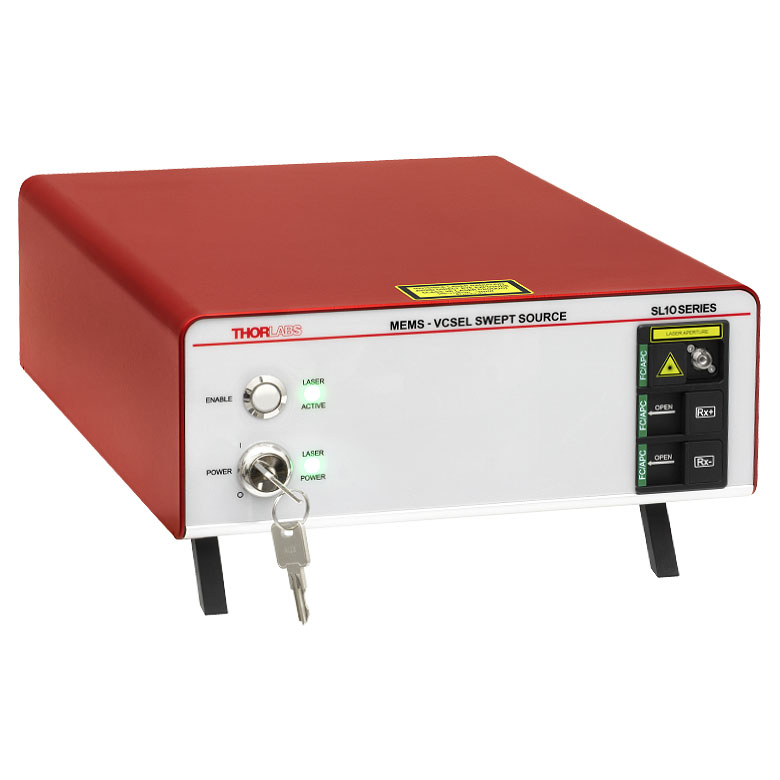

SL104071 — это настольный свипирующий лазерный источник на основе технологии MEMS-VCSEL с центральной длиной волны 1060 нм, скоростью качания частоты 400 кГц, встроенным интерферометром Маха-Цендера с задержкой 8 мм и интегрированным балансным детектором, производства Thorlabs. Источник построен на базе запатентованного перестраиваемого микроэлектромеханического вертикально-излучающего лазера (MEMS-VCSEL), разработанного совместно с компанией Praevium Research и специально оптимизированного для применения в высокоскоростных системах оптической когерентной томографии. Технология MEMS-VCSEL обеспечивает рекордную длину когерентности свыше 100 мм, что позволяет проводить визуализацию на значительно больших глубинах по сравнению с традиционными свипирующими источниками.

Лазер работает в одномодовом режиме без скачков мод по всему диапазону перестройки длины волны, охватывающему более 100 нм спектральной ширины полосы вокруг центральной длины волны 1060 нм, что типично для данной серии источников, ориентированных на офтальмологические приложения. Скорость качания частоты 400 кГц является максимальной в линейке источников серии SL10 и обеспечивает возможность сверхбыстрого получения плотных трёхмерных наборов данных, что особенно важно при визуализации подвижных биологических объектов, таких как глаз пациента. Встроенный интерферометр Маха-Цендера с задержкой 8 мм генерирует цифровой сигнал синхронизации по волновому числу (k-clock), позволяющий использовать его непосредственно в качестве тактового сигнала оцифровки без дополнительной передискретизации данных в k-пространстве.

Интегрированный согласованный балансный фотодетектор упрощает построение полной системы ОКТ, устраняя необходимость в отдельном внешнем детекторном блоке и обеспечивая оптимальное подавление избыточного шума интенсивности источника. Задержка k-clock сигнала и максимальная выходная мощность лазера могут регулироваться пользователем в пределах ±8 нс и ±5 процентов соответственно, что даёт дополнительную гибкость при настройке системы под конкретные требования эксперимента. Вся необходимая приводная электроника и триггерные сигналы для интеграции источника в пользовательские системы свипирующей ОКТ поставляются в комплекте с устройством.

Характеристики

Центральная длина волны: 1060 нм. Скорость качания частоты: 400 кГц. Задержка интерферометра Маха-Цендера (MZI): 8 мм. Детектор: встроенный согласованный балансный фотодетектор. Длина когерентности: более 100 мм. Спектральная ширина перестройки: около 100 нм. Регулировка: задержка k-clock ±8 нс, выходная мощность ±5%.

Отрасли применения

Источник SL104071 применяется в высокоскоростных системах свипирующей оптической когерентной томографии для офтальмологической диагностики сетчатки и переднего отрезка глаза. Он используется в биомедицинских исследованиях, требующих визуализации на большую глубину с высокой скоростью получения данных, а также в метрологии и спектроскопии. Также источник находит применение в промышленном контроле материалов и структурном анализе поверхностей, где востребованы длинная когерентность и высокая скорость сканирования.
