Поставщик
|
Edmund Optics |
|
Артикул
|
43-708 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
без покрытия |
|
Тип выпуклых линз
|
шаровые линзы |
|
Диаметр
|
1 мм |
|
Диаметр (мм)
|
1.00 |
|
Подложка
|
N-BK7 |
|
Тип
|
Ball Lens |
|
Покрытие
|
Uncoated |
|
Допуск диаметра (мкм)
|
±2.5 |
|
Индекс преломления nd
|
1.517 |
|
Сферичность (мкм)
|
±0.625 |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание

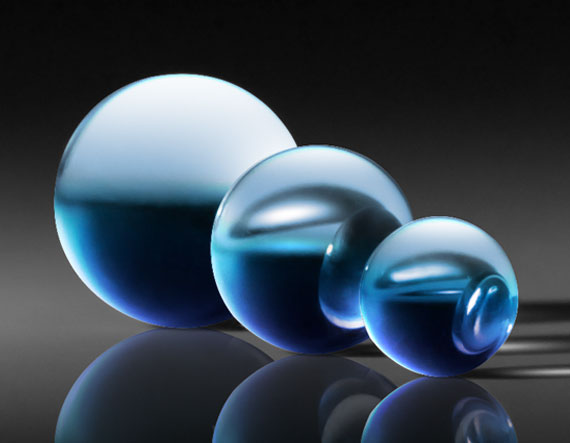

Шаровая линза представляет собой оптический элемент сферической формы, у которого преломление происходит симметрично по всей поверхности шара, что обеспечивает равномерную фокусировку излучения независимо от угла падения в плоскости, перпендикулярной оптической оси. Малый диаметр 1,0 мм относит данный элемент к категории микрооптики, применяемой там, где массогабаритные ограничения играют ключевую роль. Изготовлена из оптического стекла марки N-BK7 — одного из наиболее востребованных боросиликатных кронов, отличающегося высокой степенью прозрачности в видимом диапазоне, хорошей химической стойкостью и стабильными оптическими характеристиками. Благодаря симметричной геометрии шаровые линзы часто применяются как элементы связи света с оптическими волокнами или в качестве коллимирующих компонентов сверхмалого размера.
Характеристики
- Тип: шаровая линза
- Диаметр: 1,0 мм
- Материал: оптическое стекло N-BK7
- Симметричная сферическая форма
- Относится к классу микрооптики
- Стабильные оптические параметры в видимом диапазоне
Отрасли применения
Используется в волоконно-оптических системах связи для ввода и вывода излучения, в эндоскопии, миниатюрных лазерных модулях, датчиках и сенсорных устройствах, а также в устройствах формирования световых пучков сверхмалого сечения. Такие миниатюрные линзы производятся с высокой повторяемостью геометрических параметров, что важно при массовом использовании в идентичных оптических узлах.
Описание семейства продуктов
- Может использоваться в качестве сфер для соединения волокон или коллимирующих линз
- Идеальные преформы для асферических линз
- Доступны различные размеры
- Также доступны полусферические линзы TECHSPEC N-BK7
Шаровые линзы TECHSPEC N-BK7 представляют собой стеклянные сферы, обычно используемые в оптоволоконных приложениях. Шариковые линзы идеально подходят для фокусировки света в оптические волокна или для соединения волокон. Примечание. Сферичность – это отклонение сферической линзы от идеальной сферы.
