Поставщик
|
Edmund Optics |
|
Артикул
|
85-277 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для анализа изображений, для систем машинного зрения, для сканеров, для оценки MTF линз |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сертификация NIST
|
Нет |
|
Допуск ширины линии (мкм)
|
±12.1 - 1.0 |
|
Изменения в шагах частоты
|
1.1, 1.25, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0 , 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10.0, 11.0, 12.5, 14.0, 16.0, 18.0, 20.0, 23.0, 26.0, 29.0, 32.0, 40.0, 45.0, 51.0, 57.0, 64.0, 72.0, 80.0, 90.0, 101.0, 114, 128 |
|
Подложка
|
Float Glass |
|
Частота (пл / мм)
|
1-128 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Примечание
|
Pattern Location is Centered |
|
Тип
|
Negative |
|
Допуск по толщине (мм)
|
±0.100 |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
60-40 |
|
Размеры (мм)
|
101.6 x 101.6 |
|
Размер изображения (мм)
|
42.0 x 40.5 |
|
Оптическая плотность OD (средняя)
|
≥3.0 |
Описание

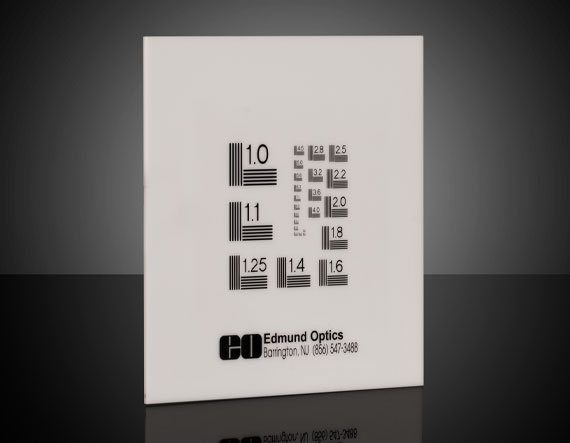

Тест-объект измерения разрешения NBS 1963A с расширенным диапазоном пространственных частот от 1 до 128 линий на миллиметр представляет собой калибровочную миру повышенной детализации, разработанную по стандарту Национального бюро стандартов США для количественной аттестации разрешающей способности оптических систем. В отличие от вариантов с более узким диапазоном частот, данный тест-объект включает существенно более мелкие штриховые группы, что позволяет проверять оптические системы с высоким пространственным разрешением вплоть до дифракционного предела многих объективов среднего и высокого класса. Штриховой рисунок наносится методом высокоточной фотолитографии на подложку из термополированного стекла, гарантирующего плоскостность и оптическую однородность поверхности, необходимые для получения достоверных результатов измерения на самых мелких элементах миры. Исполнение прозрачных штрихов на тёмном фоне ориентировано на измерения в проходящем свете с задней подсветкой тест-объекта.
Характеристики
- Тип изделия: тест-объект измерения разрешения по стандарту NBS 1963A
- Диапазон пространственных частот: 1–128 линий/мм
- Размер: 101.6 x 101.6 мм
- Исполнение: прозрачные штрихи на тёмном фоне
- Материал подложки: термополированное стекло
Отрасли применения
Тест-объекты с расширенным диапазоном пространственных частот до 128 линий на миллиметр применяются для аттестации высокоразрешающих объективов, микроскопов и прецизионных систем формирования изображения, где стандартных мир с ограниченным диапазоном недостаточно для полной характеристики оптической системы. Такие миры используются в лабораториях контроля качества оптического производства, при разработке объективов для научной и промышленной фотографии, а также в системах машинного зрения высокого разрешения, применяемых в полупроводниковой промышленности и микроэлектронике. Широкий диапазон частот позволяет одним тест-объектом охватить как оценку общего качества изображения по крупным деталям, так и предельного разрешения по самым мелким штриховым группам, что делает миру универсальным инструментом полной метрологической характеристики оптических систем.
Описание семейства продуктов
- Отрицательные или положительные шаблоны
- Соответствует стандарту NBS 1010A.
- Диапазон частот от 1 до 512 циклов/мм
Используя шаблон разрешения Национального бюро стандартов 1963A, эти слайды, доступные как в позитивном (черный шаблон, чистое поле), так и в негативном (четкий шаблон, черное поле), идеально подходят для точных оптических испытаний. Каждый слайд заключен в рамку.
