Поставщик
|
Edmund Optics |
|
Артикул
|
85-275 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для анализа изображений, для систем машинного зрения, для оценки MTF линз, для сканеров |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Сертификация NIST
|
Нет |
|
Допуск ширины линии (мкм)
|
±2.7 - 1.3 |
|
Изменения в шагах частоты
|
1.1, 1.25, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0, 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10.0, 11.0, 12.5, 14.0, 16.0, 18.0 |
|
Подложка
|
Плавленое стекло |
|
Частота (пл / мм)
|
1-18 |
|
Покрытие
|
Вакуумно-осажденный прочный хромированный рисунок |
|
Примечание
|
Центрированный рисунок |
|
Тип
|
Негативный |
|
Допуск по толщине (мм)
|
±0.100 |
|
Толщина (мм)
|
1.50 |
|
Качество поверхности
|
60-40 |
|
Размеры (мм)
|
101.6 x 101.6 |
|
Размер изображения (мм)
|
42.9 x 40.9 |
|
Оптическая плотность OD (средняя)
|
≥3.0 |
Описание

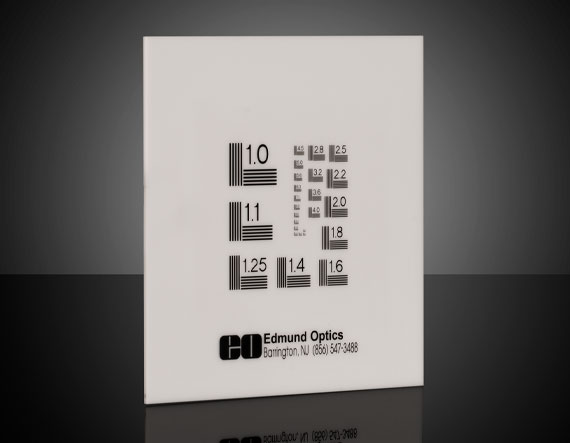

Тест-объект измерения разрешения NBS 1963A представляет собой стандартизированную калибровочную миру, разработанную Национальным бюро стандартов США (NBS, ныне NIST) для количественной оценки предельного разрешения оптических систем формирования изображения. Тест-объект состоит из набора штриховых групп с последовательно убывающим периодом, нанесённых методом фотолитографии на подложку из термополированного стекла, обеспечивающего исключительно ровную и оптически однородную поверхность без локальных искажений, способных повлиять на точность измерения. Исполнение в виде прозрачных элементов на тёмном фоне означает, что штрихи миры пропускают свет, а фон между ними непрозрачен, что удобно при работе на просвет с задней подсветкой — распространённой схеме тестирования объективов и систем формирования изображения. Диапазон пространственных частот от 1 до 18 линий на миллиметр охватывает область относительно крупных деталей, удобную для тестирования широкоугольных и низкодисперсных оптических систем.
Характеристики
- Тип изделия: тест-объект измерения разрешения по стандарту NBS 1963A
- Диапазон пространственных частот: 1–18 линий/мм
- Размер: 101.6 x 101.6 мм
- Исполнение: прозрачные штрихи на тёмном фоне
- Материал подложки: термополированное стекло
Отрасли применения
Тест-объекты стандарта NBS 1963A являются признанным инструментом метрологической аттестации объективов, камер, микроскопов и других систем формирования изображения, позволяющим количественно определить предельную разрешающую способность по последнему различимому набору штрихов. Такие миры широко используются в лабораториях контроля качества оптического приборостроения, при разработке и тестировании систем машинного зрения, а также в фотограмметрии и аэрокосмической съёмке для калибровки разрешающей способности бортовой оптики. Диапазон 1–18 линий на миллиметр подходит для тестирования систем с относительно невысоким пространственным разрешением, включая широкоугольные объективы, системы видеонаблюдения и промышленные камеры общего назначения, применяемые в задачах контроля качества на производственных линиях.
Описание продукции:
- Позитивные или негативные модели;
- Соответствие стандарту NBS 1010A;
- Диапазон частот от 1 до 512 циклов/мм.
В этих тест-объектах, использующих шаблон разрешения NBS 1963A, слайды, доступные как в позитивном (черный шаблон, чистое поле), так и в негативном (четкий шаблон, черное поле) исполнении, идеально подходят для прецизионного оптического тестирования. Каждый тест-объект упакован.
