Поставщик
|
Edmund Optics |
|
Артикул
|
85-281 |
|
Покрытие
|
Vacuum deposited durable chromium pattern |
|
Тип мишени
|
с разрешающей способностью |
|
Применение тест-объекта
|
для анализа изображений, для систем машинного зрения, для сканеров, для оценки MTF линз |
|
Материал
|
на стекле |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Сертификация NIST
|
Нет |
|
Допуск ширины линии (мкм)
|
±2.7 - 1.3 |
|
Изменения в шагах частоты
|
1.1, 1.25, 1.4, 1.6, 1.8, 2.0, 2.2, 2.5, 2.8, 3.2, 3.6, 4.0, 4.5, 5.0, 5.6, 6.3, 7.1, 8.0, 9.0, 10.0, 11.0, 12.5, 14.0, 16.0, 18.0 |
|
Подложка
|
Матовое стекло |
|
Частота (пл / мм)
|
1-18 |
|
Покрытие
|
Вакуумно-осажденный прочный хромированный рисунок |
|
Примечание
|
Центрированный рисунок |
|
Тип
|
Позитивный |
|
Допуск по толщине (мм)
|
±0.100 |
|
Толщина (мм)
|
1.50 |
|
Размеры (мм)
|
101.6 x 101.6 |
|
Размер изображения (мм)
|
42.9 x 40.9 |
|
Оптическая плотность OD (средняя)
|
≥3.0 |
Описание

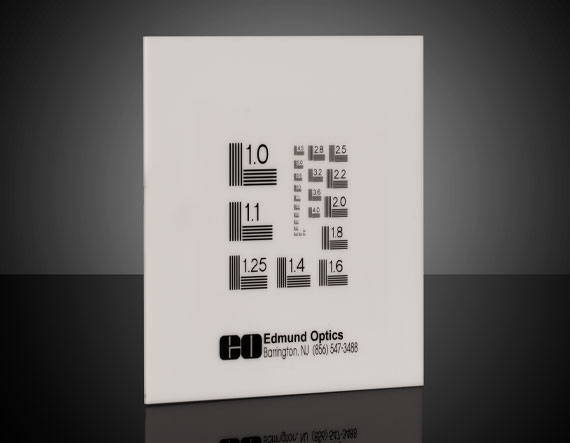

Тест-объект измерения разрешения NBS 1963A представляет собой калибровочную мишень, содержащую набор штриховых групп с последовательно изменяющейся пространственной частотой, предназначенную для количественной оценки разрешающей способности оптических систем — объективов, микроскопов, камер и других приборов формирования изображения. Мишень выполнена из опалового стекла, обеспечивающего равномерное диффузное освещение штрихов, при этом сами штрихи — тёмные образцы, нанесённые на светлый (прозрачный на просвет) фон, что создаёт контрастный рисунок, удобный для визуального и автоматизированного анализа. Диапазон пространственных частот от 1 до 18 линий на миллиметр охватывает как крупные, так и мелкие детали изображения, позволяя определить предел разрешения тестируемой системы по номеру последней различимой группы штрихов.
Стандарт NBS (Национального бюро стандартов США) исторически широко применяется как эталонная методика оценки оптического разрешения, обеспечивающая сопоставимость результатов измерений между разными лабораториями.
Характеристики
- Тип изделия: тест-объект (мира) измерения разрешения
- Стандарт: NBS 1963A
- Диапазон пространственных частот: 1-18 линий/мм
- Размер: 101.6 x 101.6 мм
- Материал: опаловое стекло
- Исполнение: тёмные штрихи на прозрачном фоне
Отрасли применения
Тест-объекты серии NBS применяются при калибровке и контроле качества объективов, микроскопов, камер и других систем формирования изображения на производстве оптики, в метрологических лабораториях, а также в научных исследованиях, требующих количественной проверки разрешающей способности оптического тракта перед его использованием в измерительных или наблюдательных задачах.
Описание продукции:
- Позитивные или негативные модели;
- Соответствие стандарту NBS 1010A;
- Диапазон частот от 1 до 512 циклов/мм.
В этих тест-объектах, использующих шаблон разрешения NBS 1963A, слайды, доступные как в позитивном (черный шаблон, чистое поле), так и в негативном (четкий шаблон, черное поле) исполнении, идеально подходят для прецизионного оптического тестирования. Каждый тест-объект упакован.
