Поставщик
|
Edmund Optics |
|
Артикул
|
57-884 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Тип мишени
|
решетка ронки, с разрешающей способностью |
|
Материал
|
на стекле |
|
Оптическая плотность OD (средняя)
|
3.00 |
|
Размер изображения (мм)
|
12.7 x 25.4 |
|
Толщина (мм)
|
1.10 |
|
Ширина (дюймы)
|
1.00 |
|
Покрытие
|
Vacuum Deposited Chrome |
|
Частота (пл / мм)
|
10.00 |
|
Подложка
|
Fused Silica |
|
Длина (дюймы)
|
3.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание
Предметное стекло с решёткой Ронки представляет собой плоскую пластину из плавленого кварца, на поверхность которой нанесён периодический рисунок из чередующихся непрозрачных и прозрачных полос — классическая тест-объект для контроля качества оптических систем методом теневых и муаровых измерений. Частота нанесённых линий составляет 10 линий на миллиметр, что соответствует относительно крупному периоду решётки, удобному для визуальной оценки разрешающей способности и дисторсии в системах с невысоким увеличением. Размер пластины 1 x 3 дюйма соответствует стандартному формату предметных стёкол, широко принятому в микроскопии и оптическом контроле, что упрощает установку образца в стандартные держатели и предметные столики. Плавленый кварц как материал подложки обеспечивает высокую механическую и термическую стабильность решётки, а также широкую полосу пропускания, если решётка используется не только в отражённом, но и в проходящем свете. Рисунок решётки формируется методом фотолитографии или напыления хромового слоя с высокой точностью периода и прямолинейности штрихов.
Характеристики
- Тип: тестовая решётка Ронки на предметном стекле
- Частота линий: 10 линий/мм
- Размер пластины: 1 x 3 дюйма
- Материал подложки: плавленый кварц
- Назначение: контроль разрешающей способности и качества изображения оптических систем
Отрасли применения
Решётки Ронки применяются при тестировании и юстировке микроскопов, объективов и телескопических систем, в метрологии для оценки дисторсии и модуляционной передаточной функции, а также в учебных и исследовательских лабораториях оптики как эталонный объект для демонстрации дифракционных и муаровых эффектов.
Описание семейства продуктов
- Используется для оценки разрешения, искажения поля и парфокальной стабильности
- Идеально подходит для требований к визирной сетке и полевой калибровке
- Доступно для флоат-стекла, плавленого кварца, плавленого кварца с флуоресцентной подложкой и опала.

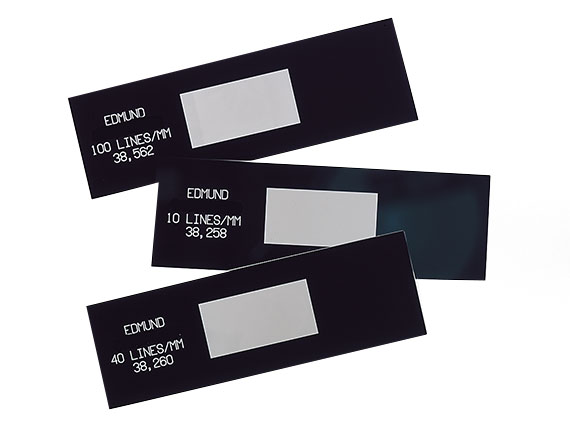

Прецизионные предметные стекла Ronchi Ruling Glass отлично подходят для оценки разрешения, искажения поля и парфокальной стабильности, особенно микроскопов. Доступно множество различных версий пар линий на миллиметр (лп/мм).
