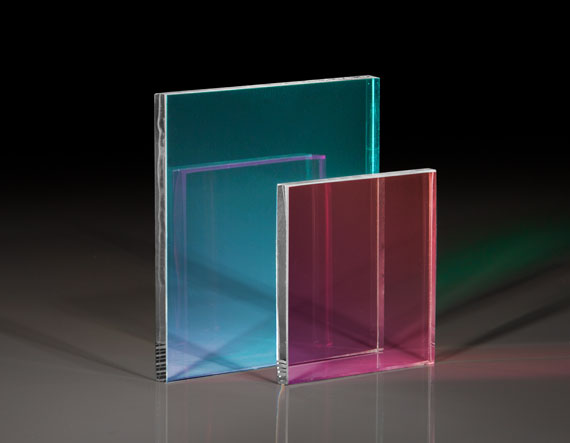

Фильтр, отсекающий ИК излучение, размер: 101.6 x 127 мм, угол падения: 45°

Описание

Фильтр, отсекающий инфракрасное излучение, предназначен для подавления ближнего ИК-диапазона при регистрации видимого изображения. Размер 101,6 × 127 мм позволяет устанавливать его перед крупными объективами, камерами, осветительными системами и оптическими окнами. Фильтр особенно полезен с источниками, содержащими значительную инфракрасную составляющую, которая может вызывать паразитный сигнал, тепловую нагрузку или цветовой сдвиг.

Рабочее положение указано для угла падения 45°. При наклоне интерференционных фильтров спектральная граница может смещаться, поэтому фильтр следует применять в условиях, близких к расчётным. Большая площадь обеспечивает широкую чистую апертуру и уменьшает виньетирование в системах с крупным полем зрения. Перед монтажом необходимо проверить направление установки и фактическую спектральную характеристику.

Фильтр используется перед камерой для блокировки ИК-сигнала, в системах машинного зрения, фотометрии и видимой микроскопии. Он помогает отделить видимый канал от ближнего ИК-освещения и снизить влияние нагрева от мощных ламп или светодиодов. Стекло или плёнку следует защищать от царапин и устанавливать в оправу с равномерной поддержкой большой площади.

Характеристики

• Тип: фильтр, отсекающий инфракрасное излучение.
• Размер: 101,6 × 127 мм.
• Расчётный угол падения: 45°.
• Оптическая функция: подавление ИК-составляющей и пропускание видимого канала.
• Формат: крупноапертурный прямоугольный фильтр.
• Назначение: защита видимой регистрации от инфракрасной засветки.
• Особенности: пригодность для крупных камер и осветительных систем.
• При монтаже: учитывать спектральный сдвиг характеристики при изменении угла.

Отрасли применения

• Цветная и монохромная визуализация.
• Машинное зрение.
• Микроскопия.
• Фотометрия.
• Проекционные системы.
• Защита камер от ИК-засветки и нагрева.

Горячие зеркала доступны с углами падения 0° или 45° и идеально подходят для уменьшения нежелательного тепла, вызванного инфракрасным излучением. Многослойное диэлектрическое покрытие пропускает 85 % видимого света и отражает более 90 % NIR и IR, что делает их подходящими для проекционных систем, где накопление тепла может привести к повреждению системы.

Примечание. При использовании мощного освещения рекомендуется принудительное воздушное охлаждение.

Горячие зеркала имеют решающее значение во многих проекционных и осветительных системах, где высокие уровни тепла могут быстро повредить чувствительные компоненты. Горячие зеркала имеют специальное покрытие для пропускания видимого света, отражая при этом NIR, основной фактор выделения тепла. При использовании горячего зеркала уровни нагрева ограничиваются с минимальным влиянием на общую производительность системы.
