Поставщик
|
Edmund Optics |
|
Артикул
|
67-418 |
|
Тип линз
|
ахроматические линзы |
|
Покрытие
|
MgF2 (400-700nm) |
|
Тип ахроматических линз
|
триплеты |
|
Фокусное расстояние
|
5-50 мм |
|
Диаметр
|
10 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Тип
|
Achromatic Triplet Lens |
|
Скос
|
Protective bevel as needed |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Покрытие
|
MgF2 (400-700nm) |
|
Числовая апертура NA
|
0.33 |
|
f / #
|
1.5 |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-F2 / N-BK7 / N-F2 |
|
Толщина кромки ET (мм)
|
7.67 |
|
Радиус R4 (мм)
|
-11.33 |
|
Радиус R3 (мм)
|
-6.17 |
|
Радиус R2 (мм)
|
6.17 |
|
Радиус R1 (мм)
|
11.33 |
|
Допуск толщины центра (мм)
|
±0.3 |
|
Толщина центра B (мм)
|
1.00 |
|
Толщина центра A (мм)
|
8.00 |
|
Толщина центра CT (мм)
|
10.00 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Заднее фокусное расстояние BFL (мм)
|
11.21 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Эффективное фокусное расстояние EFL (мм)
|
15.00 |
|
Диаметр (мм)
|
10.00 +0.0/-0.025 |
Описание
Ахроматический триплет Hastings 67-418 от Edmund Optics (серия TECHSPEC) представляет собой трёхэлементный объектив, состоящий из трёх склеенных линз. Такая конструкция обеспечивает коррекцию хроматических и сферических аберраций, а также дисторсии, что даёт чёткое изображение с правильной цветопередачей. Триплет имеет диаметр 10 мм и эффективное фокусное расстояние 15 мм. На все поверхности нанесено просветляющее покрытие MgF2, оптимизированное для видимого диапазона 400–700 нм. Триплет поставляется без оправы.
Характеристики
- Тип: ахроматический триплет Hastings
- Диаметр: 10,00 мм (+0,0/-0,025)
- Эффективное фокусное расстояние: 15,00 мм
- Задний фокальный отрезок: 11,21 мм
- Покрытие: MgF2 (400–700 нм)
- Остаточное отражение: Ravg ≤1,75% @ 400–700 нм
- Материал: N-F2 / N-BK7 / N-F2
- Центральная толщина: 10,00 мм
- Толщина по краю: 7,67 мм
- Радиусы кривизны: R1=11,33 мм, R2=6,17 мм, R3=-6,17 мм, R4=-11,33 мм
- Относительное отверстие: f/1,5
- Числовая апертура: 0,33
- Качество поверхности: 40-20
- Поставляется без оправы
Отрасли применения
Ахроматический триплет Hastings 67-418 используется в оптических системах, требующих высокого качества изображения с минимальными искажениями. Он применяется в микроскопах, эндоскопах, системах визуализации и в качестве объектива для камер. Благодаря трёхэлементной конструкции триплет обеспечивает лучшее качество изображения по сравнению с дублетами, что делает его идеальным для ответственных применений.
Описание семейства продуктов
- Уникальный трехэлементный дизайн
- MgF2 с покрытием
- Также доступны ахроматические линзы Steinheil Triplet

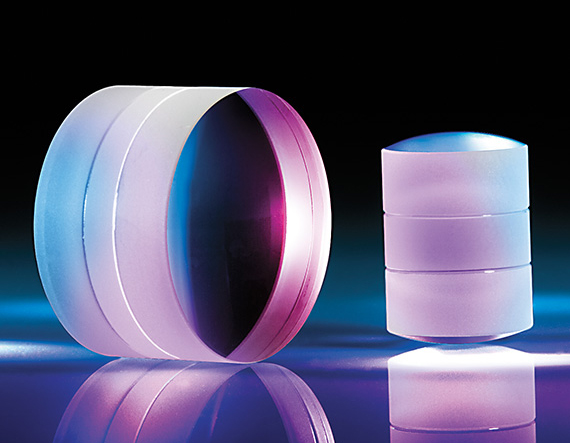

Ахроматические линзы TECHSPEC® Hastings Triplet имеют уникальную трехэлементную конструкцию, которая обеспечивает просмотр без искажений и правильную цветопередачу. Эти линзы спроектированы таким образом, чтобы взаимодействовать друг с другом, способствуя уменьшению или устранению «подушкообразной» дисторсии, а также хроматических и сферических аберраций. Ахроматические линзы TECHSPEC® Hastings Triplet состоят из двух вогнутых менисковых элементов, приклеенных к двояковыпуклой линзе.
