Полый рефлектор, покрытие из чистого золота для 700-12000 нм, чистая апертура: 12.7 мм, отклонение луча: 10 угл.сек.

Описание

Полый рефлектор, чистое золото 700–12000 нм, чистая апертура 12,7 мм, отклонение луча 10 угл. сек.. Полый рефлектор с покрытием из чистого золота предназначен для возврата или перенаправления инфракрасного излучения в компактном оптическом узле. Чистая апертура определяет полезный проход пучка, а малое отклонение луча важно для сохранения точности направления. Золото обеспечивает высокую отражательную способность в широком ИК-диапазоне.

При подборе для оптической системы сопоставляют рабочий спектр, апертуру, фокусное расстояние или угол падения с характеристиками всего тракта. Монтаж выполняют без перекоса и избыточного усилия, а оптические поверхности предохраняют от пыли, отпечатков и царапин. После установки проверяют центрирование пучка, ориентацию изделия и отсутствие нежелательных отражений.

Расчетная работа достигается при соблюдении параметров источника и сопрягаемых компонентов. В лазерных схемах контролируют плотность мощности, безопасность излучения и стабильность механической фиксации.

Характеристики

• Артикул: 15-898
• Производитель: Edmund Optics
• Наименование: Полый рефлектор, чистое золото 700–12000 нм, чистая апертура 12,7 мм, отклонение луча 10 угл. сек.
• Монтаж: совместимая оптическая механика
• Эксплуатация: чистые поверхности, точная юстировка, защита от повреждений

Отрасли применения

Изделие используют в инфракрасных измерительных системах, спектрометрах, юстировочных узлах, лазерной технике и оптических датчиках. Конкретную конфигурацию выбирают по длине волны, размерам светового поля, требованиям к точности и условиям эксплуатации.

Описание семейства продуктов

• Монолитная алюминиевая конструкция
• Вибрация не влияет на точность обратного луча
• Голое золото с покрытием для высокой отражающей способности в инфракрасном диапазоне

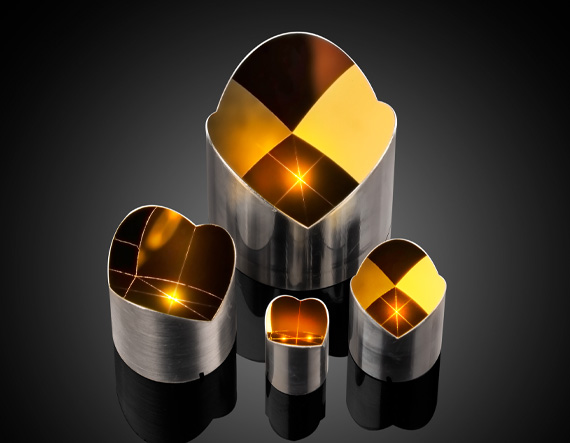

Типичные полые металлические световозвращатели имеют монолитную алюминиевую конструкцию и встроенное крепление, обеспечивающее работу обратного луча, не подверженную вибрации. Эти ретрорефлекторы покрыты на своей первой поверхности голым золотом, что максимально увеличивает их отражательную способность в инфракрасном (ИК). Эти ретрорефлекторы, предназначенные для прохождения всего оптического пути в воздухе, не требуют просветляющих покрытий для оптимальной работы и могут использоваться в более широком диапазоне длин волн, чем стеклянные ретрорефлекторы. Повторяющиеся ретрорефлекторы из полого металла идеально подходят для тех случаев, когда оптический путь через стеклянную призму нежелателен, требуется меньший вес или ожидаются высокие уровни ударов и вибрации. Повторяющийся процесс изготовления этой оптики позволяет создавать экономичные конструкции, обеспечивая при этом высокую точность возврата луча.
