Поставщик
|
Edmund Optics |
|
Артикул
|
34-670 |
|
Тип линз
|
выпуклые |
|
Покрытие
|
NIR I (600-1050nm) |
|
Тип выпуклых линз
|
плоско выпуклые цилиндрические линзы |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4451 |
|
Форма
|
цилиндрические |
|
Форма
|
плоско выпуклые цилиндрические линзы |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Числовая апертура NA
|
0.06 |
|
Диаметр (мм)
|
12.70 +0.0/-0.025 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Cylinder Lens, Plano-Convex |
|
Качество поверхности
|
40-20 |
|
Радиус R1 (мм)
|
51.68 |
|
Эффективное фокусное расстояние EFL (мм)
|
100.00 |
|
f / #
|
6.00 |
|
Толщина кромки ET (мм)
|
1.61 |
|
Спецификация покрытия
|
Ravg ≤0.5% @ 600 - 1050nm |
|
Покрытие
|
NIR I (600-1050nm) |
|
Чистая апертура CA (мм)
|
11.43 |
|
Подложка
|
N-BK7 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
2.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
98.68 |
Описание
Цилиндрическая линза принципиально отличается от сферической тем, что обладает оптической силой только в одном направлении, оставаясь плоской (нейтральной) в перпендикулярном сечении. Представленный экземпляр — плоско-выпуклая цилиндрическая линза, у которой одна грань плоская, а вторая изогнута по цилиндрической поверхности, формируя фокус в виде линии, а не точки. Диаметр 12.7 мм задаёт габарит заготовки, из которой вырезан цилиндрический профиль, а фокусное расстояние 100 мм определяет удаление фокальной линии от линзы. Указанное назначение «для задач визуализации» говорит о том, что линза оптимизирована под построение анаморфотных изображений, сжатие или растяжение пучка в одной плоскости и коррекцию астигматических источников излучения, включая лазерные диоды с эллиптическим сечением луча. Просветляющее покрытие рассчитано на диапазон 600-1050 нм, охватывающий красную область видимого спектра и значительную часть ближнего ИК.
Характеристики
- Тип: плоско-выпуклая цилиндрическая линза
- Назначение: задачи визуализации
- Диаметр (заготовки): 12.7 мм
- Фокусное расстояние: 100 мм
- Просветляющее покрытие: диапазон 600-1050 нм
- Поставщик: Edmund Optics
- Артикул: 34-670
Отрасли применения
Цилиндрические линзы используются для коррекции формы пучка лазерных диодов, построения линейных лазерных подсветок в машинном зрении и триангуляционных датчиках, в системах штрихкодового сканирования, а также в оптических схемах спектрометров, где требуется сфокусировать свет на входную щель в виде узкой линии. Их применяют в промышленных системах контроля профиля изделий, в медицинском оптическом оборудовании и в лабораторных установках для формирования линейного освещения образцов.
Описание семейства продуктов
- Идеально подходит для приложений формирования луча
- Строгий контроль оптических и геометрических допусков.
- Доступны прямоугольные и круглые форм-факторы

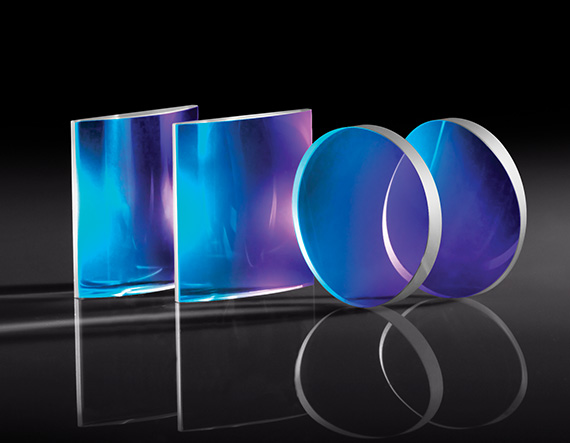

Цилиндрические линзы TECHSPEC® Imaging Grade PCX предлагают идеальное сочетание строго контролируемых допусков и масштабируемой цены для объемной интеграции. В отличие от сферических линз, которые фокусируют свет в двух измерениях, цилиндрические линзы используются для фокусировки света в одном измерении. Варианты покрытия AR доступны для лазерных приложений, сводя к минимуму рассеянный свет и максимизируя пропускную способность системы. Наши цилиндрические линзы TECHSPEC Imaging Grade PCX предназначены для управления геометрическими характеристиками, чтобы обеспечить стабильную производительность от проектирования до производства. Типичные области применения включают циркуляризацию эллиптических лучей лазерного диода, создание светового листа для измерительных систем или проецирование лазерной линии на поверхность.
Примечание. Цилиндрические линзы с отрицательным фокусным расстоянием см. в наших цилиндрических линзах TECHSPEC Imaging Grade PCV.
