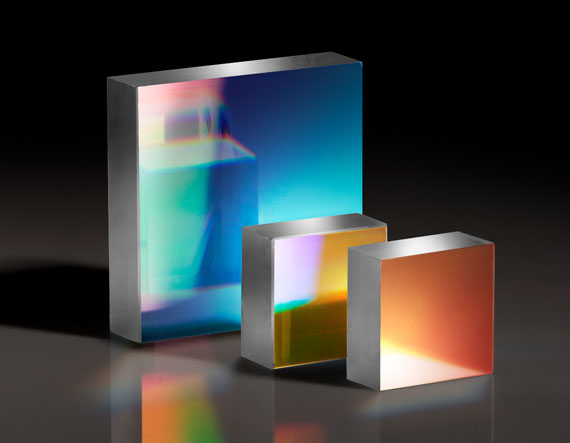

Высокоэффективная отражающая дифракционная решётка, 150 штр./мм, длина волны блеска: 300 нм, размер: 25 x 25 мм

Описание

Высокоэффективная отражающая дифракционная решётка 37-128 компании Edmund Optics имеет пространственную частоту штрихов 150 штрихов/мм, длину волны блеска (blaze wavelength) 300 нм и размер 25 × 25 мм. Механически нарезанный (ruled) профиль штрихов с оптимизированным углом блеска концентрирует основную долю дифрагированной энергии в заданном рабочем порядке на заданной длине волны, что повышает энергетическую эффективность решётки по сравнению с ненаправленным (симметричным) профилем.

Относительно невысокая пространственная частота (150 штр./мм в сравнении с 1800 штр./мм у высокодисперсионных УФ-решёток) даёт умеренное спектральное разрешение при широком рабочем спектральном диапазоне и высокой эффективности дифракции, что типично для решёток общего спектроскопического назначения, где важнее энергетическая эффективность, чем предельное разрешение.

Такие решётки применяются в спектрометрах и монохроматорах общего назначения, охватывающих широкий спектральный диапазон одним диспергирующим элементом, а также в учебных и демонстрационных оптических комплексах, где требуется наглядно показать явление дифракционного разложения спектра с высокой яркостью наблюдаемой картины.

Характеристики

• Артикул: 37-128; производитель: Edmund Optics
• Тип: отражающая дифракционная решётка (ruled, с блеском)
• Пространственная частота: 150 штрихов/мм
• Длина волны блеска: 300 нм
• Размер: 25 × 25 мм
• Профиль штрихов: пилообразный (ruled), оптимизирован по эффективности на длине волны блеска

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Спектрометры и монохроматоры общего назначения
• Учебные и демонстрационные оптические комплексы

Описание продукции:

- Отражение волнового фронта величиной λ/4;

- Высокие допуски на размеры;

- Допуск на расстояние между канавками <0.05%.

Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.

Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
