Оптическая плита, длина: 24 дюйм., ширина: 4 дюйм., толщина: 0.5 дюйм., число отверстий: 96

Описание

Оптическая плита представляет собой жёсткое конструктивное основание, предназначенное для монтажа и точного взаимного позиционирования оптических и оптомеханических компонентов при сборке экспериментальных или производственных установок. Изделие имеет длину 24 дюйма, ширину 4 дюйма и толщину 0,5 дюйма, а по его поверхности выполнена регулярная сетка из 96 резьбовых отверстий, позволяющая закреплять держатели, кронштейны и юстировочные узлы в произвольных сочетаниях без дополнительного сверления. Такая узкая и вытянутая геометрия удобна для организации протяжённых оптических трактов вдоль одной линии, например при построении линейных лазерных схем или измерительных каналов, где основные компоненты располагаются последовательно друг за другом. Материал плиты подбирается с учётом требований к жёсткости и стабильности, чтобы минимизировать вибрации и температурные деформации, способные сместить юстировку установленной оптики.

Характеристики

• Тип изделия: оптическая монтажная плита
• Длина: 24 дюйма
• Ширина: 4 дюйма
• Толщина: 0,5 дюйма
• Число резьбовых монтажных отверстий: 96
• Регулярная сетка отверстий для гибкого размещения компонентов
• Повышенная жёсткость конструкции для снижения вибраций
• Узкий вытянутый профиль для линейных оптических трактов

Отрасли применения

Оптические плиты такого формата используются при сборке лабораторных лазерных стендов, измерительных линий и демонстрационных установок в научно-исследовательских институтах и учебных лабораториях. Их применяют инженеры-разработчики оптомеханических систем, специалисты по интеграции лазерного оборудования и производители приборов, где требуется компактное и надёжное основание для последовательной расстановки оптических узлов.

Описание семейства продуктов

• Предоставить стабильную платформу для экспериментов и тестовых конфигураций.
• Отверстия с резьбой 1/4–20 TPI или M6 для различных видов монтажа.
• Черный анодированный алюминий

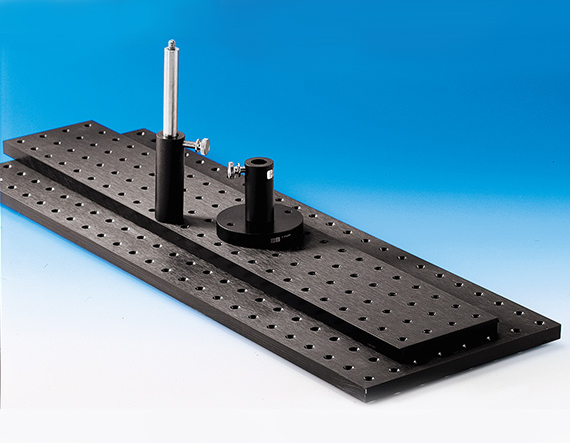

В английских и метрических макетных платах используются резьбовые отверстия 1/4"-20 или M6, расположенные на расстоянии 1" и 25 мм друг от друга соответственно, что позволяет создавать настраиваемые настольные системы. Эти макетные платы совместимы с большинством решений для монтажа оптики и фотоники и имеют черное анодированное покрытие, которое уменьшает отражения от макетной платы и обратно в систему. Английские и метрические макеты доступны в нескольких размерах, что позволяет создавать как компактные, так и большие, масштабные системы. Английские и метрические макеты — идеальная платформа для любого системного приложения.
