Поставщик
|
Edmund Optics |
|
Артикул
|
55-266 |
|
Длина волны
|
VIS |
|
Покрытие
|
Bare Aluminum |
|
Длина волны
|
400-700 нм |
|
Плотность штрихов (штрих / мм)
|
2400 |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Размеры (мм)
|
30.0 x 30.0 ±0.5 |
|
Абсолютная дифракционная эффективность (%)
|
45 - 65 |
|
Покрытие
|
Чистый алюминий |
|
Конструкция
|
Голографическая решетка |
|
Подложка
|
Термополированное стекло |
|
Толщина (мм)
|
9.50 ±0.5 |
|
Тип
|
Отражательная дифракционная решетка |
|
Длина волны
|
Видимый диапазон |
|
Выравнивание штрихов по краю (°)
|
±0.5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |

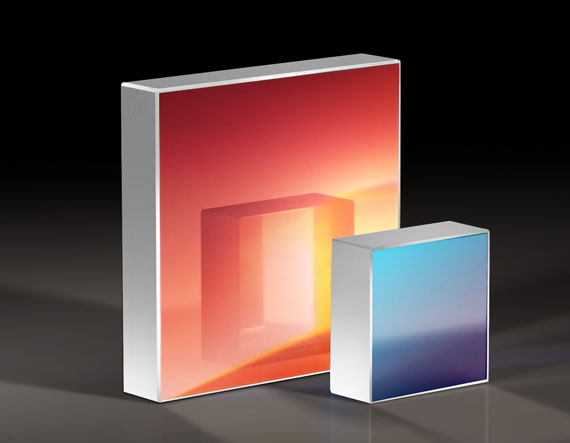

Описание
Голографическая отражающая дифракционная решётка артикула 55-266 от Edmund Optics — это высокодисперсионный элемент с частотой 2400 штрихов на мм, оптимизированный для видимого диапазона 400–700 нм. Голографический метод изготовления гарантирует минимальный уровень рассеянного света и отсутствие периодических ошибок нарезки. Решётка размером 30×30 мм покрыта алюминием с защитным слоем и обеспечивает высокую дифракционную эффективность. Используется в спектрометрах высокого разрешения, монохроматорах и лазерных системах. Поставляется в футляре.
Характеристики
Артикул производителя: 55-266 (Edmund Optics). Тип: голографическая отражающая дифракционная решётка. Частота штрихов: 2400 штр./мм. Размер: 30 мм × 30 мм (±0,1 мм). Рабочий диапазон: 400–700 нм. Покрытие: алюминиевое с защитным слоем. Эффективность: >60% в первом порядке. Волновой фронт: λ/4. Материал подложки: стекло. Толщина: ~6 мм.
Отрасли применения
Решётка 55-266 используется в рамановских спектрометрах. В астрофизических эшелле-спектрографах. В лазерных системах для сужения линии. Также востребована в учебных и исследовательских лабораториях.
Описание продукции:
- Плотность канавок до 3600 канавок на мм;
- Чистое алюминиевое покрытие;
- Синусоидальный профиль решетки.
Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.
Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.
Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
