Полый рефлектор, покрытие из чистого золота для 700-12000 нм, чистая апертура: 25.4 мм, отклонение луча: 10 угл.сек.

Описание

Полый рефлектор Edmund Optics, артикул 15-902, с покрытием из чистого золота для диапазона 700–12000 нм, чистой апертурой 25.4 мм и отклонением луча 10 угл.сек., предназначен для высокоточного отражения и перенаправления излучения в ближнем и среднем инфракрасном диапазоне. Полая конструкция представляет собой отражающий элемент, формирующий путь распространения луча внутри полости, что позволяет получать заданную геометрию выходного пучка и контролировать его направление с высокой точностью. Золотое покрытие обеспечивает высокую отражательную способность в широком ИК‑диапазоне, делая этот компонент оптимальным выбором для инфракрасных систем.

Чистая апертура 25.4 мм определяет рабочую зону, в пределах которой излучение проходит и отражается без ограничений диафрагмированием. Это соответствует стандартному размеру оптических компонентов, что упрощает интеграцию рефлектора в существующие системы. Отклонение луча на уровне 10 угл.сек. указывает на высокую точность выведения отраженного излучения, что особенно важно в приложениях, где геометрия луча и его траектория должны оставаться стабильными и предсказуемыми.

Золотое покрытие обладает не только высокой отражательной способностью в инфракрасном диапазоне, но и хорошей химической устойчивостью, что способствует сохранению оптических свойств при длительной эксплуатации. Полая конструкция рефлектора позволяет эффективно управлять многократными отражениями внутри объёма, формируя нужный выходной пучок при минимальных потерях и искажениях. Компонент рассчитан на использование в прецизионных системах, где важно сочетание высокой энергетической эффективности и точной геометрии отражения.

Характеристики

Покрытие из чистого золота оптимизировано для работы в спектральном диапазоне 700–12000 нм, что охватывает большую часть ближнего и среднего инфракрасного диапазона. В этом интервале золото демонстрирует высокую отражательную способность, минимизируя поглощение и обеспечивая эффективную передачу энергии в отражённом пучке. Это делает рефлектор пригодным для работы с ИК‑лазерами, тепловыми источниками и системами детектирования инфракрасного излучения.

Чистая апертура 25.4 мм задаёт диаметр рабочей зоны, через которую проходит и отражается излучение. Такой размер удобен для интеграции с другими стандартными оптическими компонентами, включая окна, линзы и зеркала аналогичного диаметра. Высокая точность отклонения луча — 10 угл.сек. — говорит о строгом контроле геометрии и качества поверхностей, что позволяет использовать рефлектор в задачах, требующих минимального расхождения между расчетным и фактическим направлением выходного пучка.

Полая конструкция рефлектора обеспечивает специфическую траекторию распространения излучения внутри компонента, позволяя реализовывать компактные и при этом эффективные схемы перенаправления и формирования лучей. Такой подход снижает количество внешних элементов и упрощает юстировку системы. Механическое исполнение корпуса рассчитано на стабильное удержание геометрии при изменениях температуры и механических воздействиях, что важно для долгосрочной эксплуатации в лабораторных и промышленных условиях.

Отрасли применения

Полые рефлекторы с золотым покрытием широко используются в системах инфракрасной спектроскопии, где необходимо эффективно направлять и концентрировать ИК‑излучение на образец или детектор. Высокая отражательная способность в диапазоне 700–12000 нм позволяет строить чувствительные измерительные комплексы для анализа химического состава, структуры материалов и других характеристик, зависящих от инфракрасного спектра. Точность отклонения луча важна для обеспечения стабильности условий измерения и уменьшения погрешностей.

В тепловизионных и термографических системах такие рефлекторы применяются для формирования и перенаправления пучков теплового излучения, поступающего от объектов или специальных источников. Они помогают собирать излучение с определённой зоны, концентрировать его на чувствительных элементах и управлять полем зрения приборов. Золотое покрытие обеспечивает долговременную стабильность характеристик даже при воздействии нагрева и внешних факторов.

Лазерные системы на ИК‑диапазоне, включая системы обработки материалов, медицинские установки и экспериментальные стенды, также используют полые рефлекторы для формирования и перенаправления лучей. Компонент позволяет реализовывать сложные траектории внутри компактных модулей, снижая количество отдельных зеркал и упрощая юстировку. Высокая точность отклонения и надёжность конструкции делают такие рефлекторы ключевыми элементами в проектах, где требуется согласование высоких энергетических нагрузок с точной оптической геометрией.

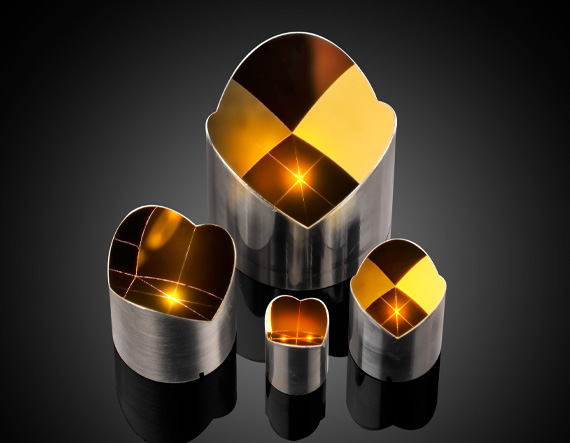

Описание семейства продуктов

• Монолитная алюминиевая конструкция
• Вибрация не влияет на точность обратного луча
• Голое золото с покрытием для высокой отражающей способности в инфракрасном диапазоне

Типичные полые металлические световозвращатели имеют монолитную алюминиевую конструкцию и встроенное крепление, обеспечивающее работу обратного луча, не подверженную вибрации. Эти ретрорефлекторы покрыты на своей первой поверхности голым золотом, что максимально увеличивает их отражательную способность в инфракрасном (ИК). Эти ретрорефлекторы, предназначенные для прохождения всего оптического пути в воздухе, не требуют просветляющих покрытий для оптимальной работы и могут использоваться в более широком диапазоне длин волн, чем стеклянные ретрорефлекторы. Повторяющиеся ретрорефлекторы из полого металла идеально подходят для тех случаев, когда оптический путь через стеклянную призму нежелателен, требуется меньший вес или ожидаются высокие уровни ударов и вибрации. Повторяющийся процесс изготовления этой оптики позволяет создавать экономичные конструкции, обеспечивая при этом высокую точность возврата луча.
