Поставщик
|
Edmund Optics |
|
Артикул
|
13-063 |
|
Диаметр
|
25.4 мм (1") |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Фокусное расстояние
|
50 мм |
|
Покрытие
|
с серебряным покрытием |
|
Тип оптических зеркал
|
вогнутое |
|
Применение
|
для фемтосекундных лазеров, для сверхкоротких импульсов |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Порог повреждения, импульсный
|
0.3 J/cm2 @ 800nm, 48fs, 1 pulse (typical) 0.16 J/cm2 @ 800nm, 48fs, 100Hz, 1000 pulses (typical) |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/10 |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Тип
|
Concave Mirror |
|
Толщина кромки ET (мм)
|
6.35 ±0.10 |
|
Чистая апертура (%)
|
80 |
|
Тип покрытия
|
Ultrafast-Enhanced Silver |
|
Дисперсия групповой задержки
|
0 ±20fs2 @ 600 - 1050nm |
|
Спецификация покрытия
|
Ravg >99% @ 600 - 1000nm, 0° Rs >99% @ 540 - 1000nm, 45° Rp >98.5% @ 730 - 870nm, 45° |
|
Покрытие
|
Ultrafast-Enhanced Silver |
|
Эффективное фокусное расстояние EFL (мм)
|
50.00 |
|
Диаметр (мм)
|
25.40 +0.00/-0.20 |
|
Качество поверхности
|
20-10 |
|
Подложка
|
Fused Silica |
Описание
Вогнутое зеркало 13-063 компании Edmund Optics специально предназначено для работы со сверхкороткими лазерными импульсами и имеет диаметр 25,4 мм, эффективное фокусное расстояние 50 мм — более длиннофокусный аналог зеркала 13-062 той же линейки. Покрытие Ultrafast-Enhanced Silver рассчитано на диапазон 600–1000 нм, типичный для титан-сапфировых фемтосекундных лазерных систем.
Как и у более короткофокусного аналога, ключевая особенность этого покрытия — минимальная дисперсия групповой скорости при отражении, что практически не искажает временную форму сверхкороткого импульса, в отличие от стандартных диэлектрических многослойных покрытий, вносящих заметную и трудно предсказуемую GDD.
Большее фокусное расстояние (50 мм против 25 мм) даёт менее резкую фокусировку пучка при том же диаметре зеркала, что востребовано в схемах, где требуется большее фокальное расстояние без потери свойств, важных для сохранения длительности сверхкороткого импульса — например, при построении компактных телескопов внутри резонатора для управления размером моды пучка.
Характеристики
- Артикул: 13-063; производитель: Edmund Optics
- Тип: вогнутое сферическое зеркало для сверхкоротких импульсов (Ultrafast Laser Mirror)
- Диаметр: 25,4 мм
- Эффективное фокусное расстояние: 50 мм
- Покрытие: Ultrafast-Enhanced Silver, диапазон 600–1000 нм
- Особенность: минимальная дисперсия групповой скорости (GDD)
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Фемтосекундные лазерные системы (титан-сапфировые и иные)
- Внутрирезонаторные телескопы управления размером моды пучка
Описание семейства продуктов
- Идеально подходит для фокусировки импульсов титан-сапфирового лазера
- Отражательная способность >99 % в диапазоне 600–1000 нм
- Низкая дисперсия групповой задержки 0 ±20 фс2
- Эффективное фокусное расстояние от 25 до 500 мм

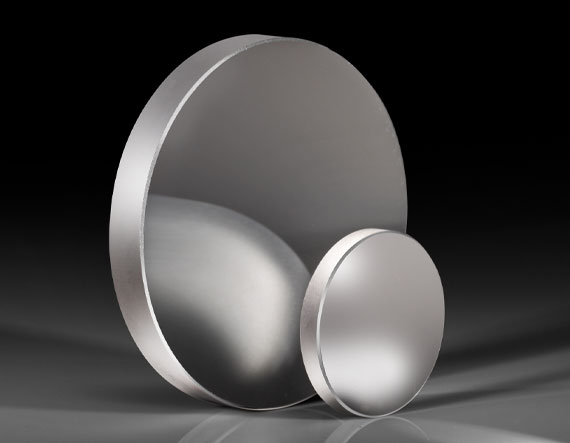

Серебряные вогнутые лазерные зеркала TECHSPEC® Ultrafast-Enhanced имеют серебряное покрытие, усиленное диэлектрическим покрытием, обеспечивающим повышенную отражательную способность в диапазоне 600–1000 нм. Эти зеркала имеют изначально низкую дисперсию групповой задержки (GDD) во всем диапазоне длин волн, что делает их идеальными для фокусировки или перенаправления лазерного излучения от фемтосекундных лазеров, таких как титан-сапфировые лазеры. Их широкий диапазон длин волн позволяет использовать их в приложениях, требующих большей полосы пропускания, чем могут обеспечить зеркала с низким GDD с диэлектрическим покрытием. Серебряные вогнутые лазерные зеркала TECHSPEC Ultrafast-Enhanced доступны в стандартных британских размерах и с эффективным фокусным расстоянием до 500 мм.
Примечание. Серебряные вогнутые лазерные зеркала Ultrafast-Enhanced TECHSPEC могут быть разработаны с различными диапазонами длин волн для других типов сверхбыстрых лазеров, таких как 1030 нм.
