Поставщик
|
Edmund Optics |
|
Артикул
|
68-552 |
|
Покрытие
|
λ/4 MgF2 @ 550nm on Faces Multilayer Dielectric on Hypotenuse |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Cube |
|
Скос
|
Protective bevel as needed |
|
Покрытие
|
λ/4 MgF2 @ 550nm on Faces Multilayer Dielectric on Hypotenuse |
|
Тип
|
Standard Beamsplitter |
|
Допуск отражения / передачи (%)
|
±5 |
|
Коэффициент отражения / передачи (R / T)
|
30/70 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Плоскостность поверхности
|
λ/4 |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Размеры (мм)
|
30.0 x 30.0 x 30.0 ±0.10 |
Описание

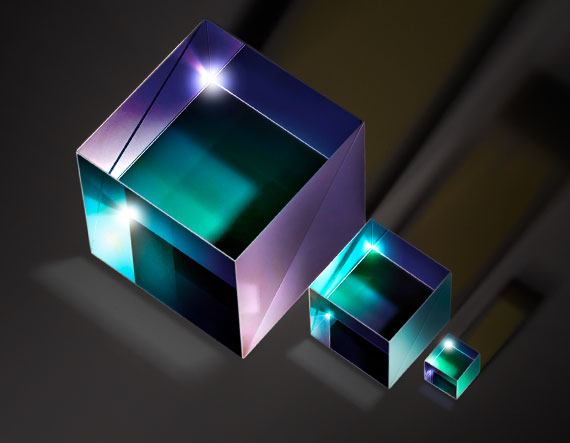

Светоделитель в форме куба (артикул 68-552, Edmund Optics) — это кубический светоделитель размером 30 x 30 x 30 мм с коэффициентом отражения/пропускания 30/70. Устройство изготовлено путём склеивания двух прямоугольных призм. На гипотенузной грани нанесено многослойное диэлектрическое покрытие, обеспечивающее заданное соотношение в видимом диапазоне (400–700 нм). Отклонение пучка составляет ±3 угловые минуты, а на внешние грани нанесено просветляющее покрытие λ/4 MgF2 @ 550 нм.
Светоделитель обеспечивает высокое качество волнового фронта и минимальные потери. Кубическая конструкция упрощает юстировку и не вносит смещения пучка. Изготовлен из стекла N-BK7. Поставляется без оправы и может быть установлен в стандартные держатели для кубической оптики.
Характеристики
- Тип: кубический светоделитель
- Размер: 30 x 30 x 30 ±0,10 мм
- Коэффициент отражения/пропускания (R/T): 30/70
- Рабочий диапазон: 400–700 нм
- Отклонение пучка: ±3 угловые минуты
- Покрытие граней: λ/4 MgF2 @ 550 нм
- Материал: N-BK7
- Поставляется без оправы
Отрасли применения
Светоделитель 68-552 используется в оптических системах для разделения пучка с заданным соотношением. Он применяется в интерферометрах, системах визуализации, лазерных установках и устройствах контроля. Благодаря кубической конструкции прост в юстировке и не вносит смещения. В научных исследованиях востребован в экспериментах по оптике и спектроскопии. Промышленные применения включают системы машинного зрения, датчики и измерительные приборы.
Описание семейства продуктов
- Многослойное диэлектрическое покрытие
- Доступно несколько коэффициентов светоделения
- Доступно несколько размеров
Стандартные кубические светоделители TECHSPEC®, склеенные между собой двумя прямоугольными призмами, обеспечивают широкий диапазон коэффициентов отражения/пропускания. На поверхность гипотенузы одной из призм нанесено интерференционное покрытие для обеспечения заданного коэффициента отражения/пропускания. Потери поглощения покрытия минимальны.
Примечание. Выходные данные частично поляризованы. Если для вашего приложения критична чувствительность к поляризации, мы рекомендуем использовать поляризационные светоделители TECHSPEC® или неполяризующие светоделители TECHSPEC®.
