Поставщик
|
Edmund Optics |
|
Артикул
|
64-503 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
33 |
|
Материал
|
нержавеющая сталь |
|
Диаметр апертуры
|
22.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
5.5 |
|
Количество листьев
|
14.00 |
|
Длина рычага (мм)
|
13.30 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Stainless Steel Leaves |
|
Внешний диаметр (мм)
|
33.0 |
|
Максимальная апертура (мм)
|
22.0 |
|
Минимальная апертура (мм)
|
1.4 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма из нержавеющей стали — это механическое устройство регулировки апертуры, состоящее из набора тонких изогнутых лепестков, которые синхронно перемещаются относительно центра, образуя отверстие переменного диаметра. Такая конструкция позволяет плавно изменять величину светового отверстия без замены самой детали, что незаменимо при настройке оптических систем на разную интенсивность или диаметр пучка. Изготовление лепестков из нержавеющей стали обеспечивает долговечность механизма, устойчивость к коррозии и стабильность геометрии отверстия при многократных циклах открытия и закрытия. Внешний диаметр диафрагмы составляет 33.0 мм, а поставка без оправы означает, что деталь предназначена для встраивания в собственный механический узел заказчика — держатель, корпус объектива или иное посадочное место, рассчитанное под данный типоразмер. Отсутствие готовой оправы даёт дополнительную гибкость при проектировании нестандартных оптических сборок, где стандартные крепления производителя не подходят по конструктивным соображениям.
Характеристики
- Тип: ирисовая (лепестковая) диафрагма
- Материал лепестков: нержавеющая сталь
- Внешний диаметр: 33.0 мм
- Оправа: отсутствует (для встраивания в собственный узел)
- Плавная регулировка диаметра апертуры
- Многократный ресурс срабатывания механизма
Отрасли применения
Используется в оптических приборах и объективах для регулировки глубины резкости и количества проходящего света, в лазерных системах для ограничения диаметра пучка, в микроскопии, фотографическом и киносъёмочном оборудовании, а также в исследовательских оптических стендах, где требуется точная и повторяемая настройка апертуры.

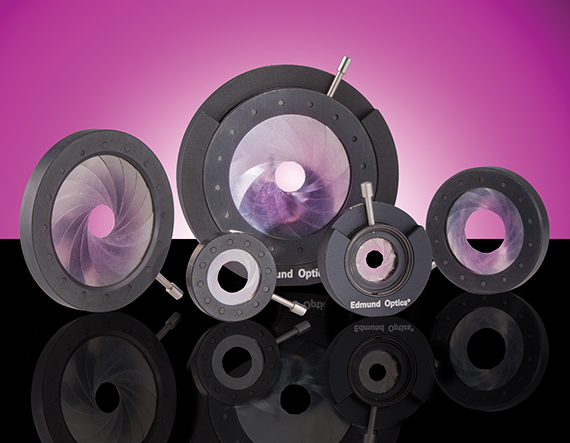

Описание семейства продуктов
- Конструкция из нержавеющей стали и латуни для стабильности
- Идеально подходит для приложений управления потоком данных.
- Смонтированная версия имеет резьбовое отверстие для удобного монтажа на опоре.
Ирисы из нержавеющей стали идеально подходят для приложений, требующих экологически стабильной конструкции. Изготовленные с использованием пластин из нержавеющей стали и рычажного штифта с корпусом из черненой латуни, эти устройства не будут ржаветь или подвергаться коррозии в нормальных условиях окружающей среды. Ход рычага от максимальной до минимальной диафрагмы составляет примерно 90°. В дополнение к оптическим приложениям диафрагмы из нержавеющей стали часто используются для контроля потока.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
