Поставщик
|
Edmund Optics |
|
Артикул
|
48-581 |
|
Форма
|
кубы |
|
Оправа
|
без оправы |
|
Отражение S-поляризации (%)
|
>99.5 |
|
Пропускание P-поляризации (%)
|
>95 |
|
Размеры (мм)
|
35.0 x 35.0 x 35.0 ±0.1 |
|
Плоскостность поверхности
|
λ/4 |
|
Отклонение луча (угл. Мин.)
|
±3 |
|
Подложка
|
N-BK7 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Тип
|
Linear Polarizer |
|
Спецификация покрытия
|
Rabs <0.25% @ 1064nm |
|
Скос
|
Protective bevel as needed |
|
Конструкция
|
Cube |
|
Качество поверхности
|
40-20 |
|
Чистая апертура (%)
|
90.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
Коэффициент экстинкции
|
1000:1 |
Описание
Поляризующий кубический светоделитель для лазера, 1064 нм, 35 мм. Кубический светоделитель делит входной световой поток на отраженный и проходящий каналы в компактной геометрии. Неполяризующее исполнение сохраняет заданное распределение мощности без выделения линейной поляризации, а поляризующий куб для 1064 нм разделяет ортогональные поляризационные компоненты.
При проектировании системы сопоставляют рабочий спектр, апертуру, геометрию пучка, механический интерфейс и требования к точности. Монтаж выполняют без перекоса и чрезмерных нагрузок; рабочие поверхности, волоконные торцы и посадочные места содержат в чистоте. После установки проверяют центрирование, устойчивость фиксации, правильность ориентации и отсутствие паразитной засветки.
Применение в расчетном режиме помогает получить воспроизводимый результат. В лазерных трактах контролируют плотность мощности, направление излучения и выполнение требований безопасности.
Характеристики
- Артикул: 48-581
- Производитель: Edmund Optics
- Наименование: Поляризующий кубический светоделитель для лазера, 1064 нм, 35 мм
- Монтаж: совместимая оптическая механика или волоконная система
- Эксплуатация: защита поверхностей и разъемов от загрязнений и повреждений
Отрасли применения
Изделие используется в лазерных установках, интерферометрии, системах мониторинга мощности, машинном зрении и научных экспериментах. Конкретная схема выбирается по параметрам источника, сопрягаемых компонентов и условиям эксплуатации.
Описание семейства продуктов
- Разработан для обычных диодных, газовых и твердотельных лазеров
- Отражает S-поляризованный свет, пропускает P-поляризованный свет.
- Высокий коэффициент исчезновения

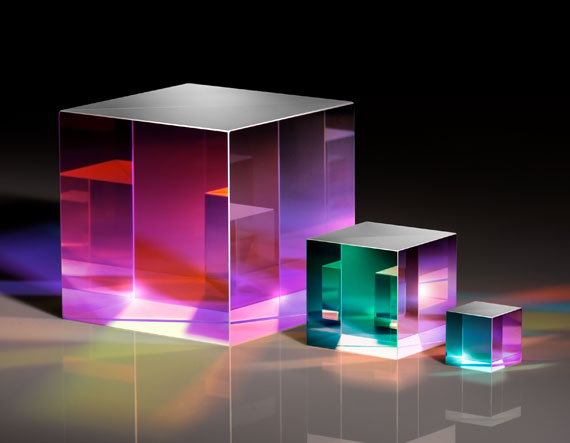

Разработанные для многих распространенных длин волн лазера, поляризационные кубические светоделители TECHSPEC® Laser Line делят случайно поляризованные лучи на две ортогональные, линейно поляризованные составляющие. S-поляризованный свет отражается под углом 90°, тогда как P-поляризованный свет передается. Каждый светоделитель состоит из пары прецизионных прямоугольных призм, склеенных вместе, чтобы свести к минимуму искажения передаваемого волнового фронта и обеспечить превосходную параллельность между входящим и переданным лучами.
