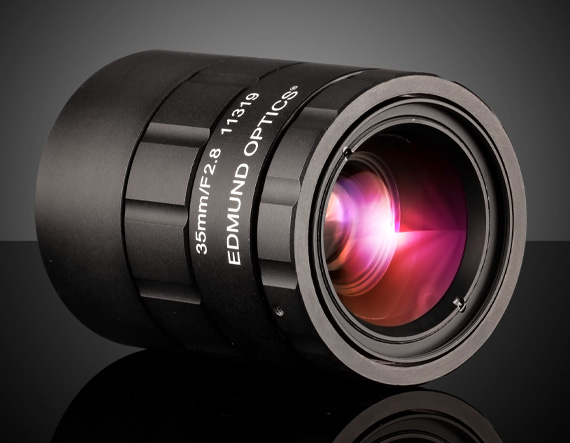

Поставщик
|
Edmund Optics |
|
Артикул
|
11-319 |
|
Покрытие
|
λ/4 MgF2 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
35 мм |
|
Применение объектива
|
машинное зрение |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Variable |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
50 |
|
Числовая апертура NA, сторона объекта
|
0.0275 |
|
Количество элементов (групп)
|
8 (7) |
|
Крепление
|
TFL Mount |
|
Длина (мм)
|
74.90 |
|
Резьба фильтра
|
M40.5 x 0.5 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
54.0mm - 14.3° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
22.1mm - 5.9° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
29.4mm - 7.8° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
35.6mm - 9.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
39.2mm - 10.4° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
44.1mm - 11.7° |
|
Горизонтальное поле зрения, датчик 1 дюйм
|
78.5mm - 20.7° |
|
Горизонтальное поле зрения, сенсор 1,1 дюйма
|
87.1mm - 22.9° |
|
Горизонтальное поле зрения, сенсор 4/3 дюйма
|
106.1mm - 27.7° |
|
Горизонтальное поле зрения, сенсор APS-C
|
137.3mm - 35.4° |
|
Покрытие
|
λ/4 MgF2 |
|
Рабочее расстояние (мм)
|
200 - ∞ |
|
Апертура (f / #)
|
f/2.8 - f/16 |
|
Максимальный формат сенсора
|
APS-C |
|
Фокусное расстояние FL (мм)
|
35.00 |
Описание
Объектив CA серии предназначен для формирования четкого изображения в компактных оптических и визуальных системах. Фиксированное фокусное расстояние 35 мм делает его удобным для приборов, где требуется заранее известная и стабильная геометрия изображения без постоянной перенастройки. Такие объективы применяют в камерах, измерительных модулях и системах контроля, где важно получать повторяемый результат и сохранять удобство интеграции. Объектив помогает эффективно собирать свет с объекта, передавать изображение на сенсор и формировать рабочую картинку в заданном поле зрения. Он подходит для задач, в которых нужно сочетать компактность, стабильность и достаточно высокое качество изображения. CA серия ориентирована на прикладное использование, поэтому изделие особенно удобно в готовых оптических сборках и промышленных системах. Такой объектив помогает выстроить надежный визуальный канал с постоянными параметрами и предсказуемой работой.
Характеристики
- Тип: объектив CA серии.
- Фокусное расстояние: 35 мм.
- Назначение: формирование изображения и передача сцены на сенсор.
- Использование: камеры, системы контроля, измерительные модули.
- Особенность: фиксированное фокусное расстояние.
- Применение: прикладная визуализация и промышленная оптика.
Отрасли применения
Объектив используется в машинном зрении, приборостроении, автоматизации, измерительных системах и научных установках. Он подходит для задач, где важно стабильное изображение при фиксированной оптической геометрии. Изделие востребовано в камерах и модульных системах визуального контроля.
Описание семейства продуктов
- Компактный объектив APS (CA), идеально подходящий для машинного зрения.
- Поддерживает датчики формата APS-C 27,9 мм
- Крепление TFL (M35 x 0,75, фланец 17,5 мм) для датчиков большого формата
Объективы TECHSPEC® CA (Compact APS) с фиксированным фокусным расстоянием предназначены для широкоформатных датчиков высокого разрешения. Покрывая датчики формата APS-C кругом изображения диаметром 28 мм, эти объективы оснащены креплением TFL. Крепления TFL имеют резьбу M35 x 0,75 с расстоянием между фланцами 17,5 мм и обеспечивают такое же расстояние между фланцами, надежность и простоту использования, что и C-Mount. Объективы TECHSPEC® CA Series с фиксированным фокусным расстоянием имеют компактный размер и вмещают датчики большого формата, что делает их идеальными для систем машинного зрения и автоматизации производства.
Эти линзы заняли 3-е место в конкурсе Inspect Award 2019 и награду Silver-Level 2020 VSD Innovators Award.
