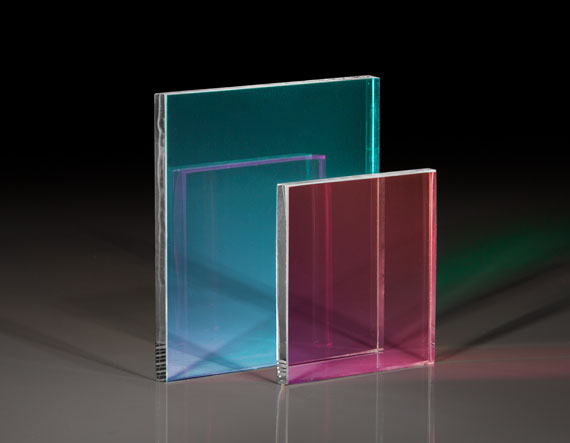

Фильтр, отсекающий ИК излучение, сторона: 35 мм, угол падения: 0°

Описание

Фильтр, отсекающий инфракрасное излучение, с рабочей стороной квадрата 35 мм и углом падения 0° предназначен для избирательного пропускания видимого света при одновременном блокировании нежелательной тепловой (ИК) составляющей спектра. Такие фильтры изготавливаются на основе оптического стекла или специальной подложки с нанесённым многослойным диэлектрическим интерференционным покрытием, слои которого подобраны так, чтобы за счёт эффектов интерференции отражать излучение в инфракрасном диапазоне, пропуская при этом коротковолновую часть спектра. Указание угла падения 0° означает, что оптимальные спектральные характеристики фильтра рассчитаны именно для нормального (перпендикулярного) падения светового пучка на поверхность — при отклонении угла падения от нормали граница отсечки может смещаться, что важно учитывать при проектировании оптической схемы. Квадратная форма стороной 35 мм удобна для встраивания в осветительные модули и оптические тракты с прямоугольной геометрией крепления.

Характеристики

• Тип: фильтр, отсекающий ИК излучение (hot mirror / IR-cut фильтр)
• Сторона: 35 мм (квадратная форма)
• Угол падения: 0°
• Принцип действия: интерференционное многослойное покрытие
• Артикул поставщика: 62-629

Отрасли применения

ИК-отсекающие фильтры применяются в проекционном и осветительном оборудовании для защиты последующих оптических и электронных компонентов от теплового нагрева, в системах машинного зрения и видеонаблюдения для коррекции цветопередачи, а также в медицинском и промышленном освещении, где важно исключить инфракрасную составляющую излучения. Они также используются в фотографической и киносъёмочной технике, в сценическом освещении и в измерительных приборах, чувствительных к паразитному тепловому излучению.

Горячие зеркала доступны с углами падения 0° или 45° и идеально подходят для уменьшения нежелательного тепла, вызванного инфракрасным излучением. Многослойное диэлектрическое покрытие пропускает 85 % видимого света и отражает более 90 % NIR и IR, что делает их подходящими для проекционных систем, где накопление тепла может привести к повреждению системы.

Примечание. При использовании мощного освещения рекомендуется принудительное воздушное охлаждение.

Горячие зеркала имеют решающее значение во многих проекционных и осветительных системах, где высокие уровни тепла могут быстро повредить чувствительные компоненты. Горячие зеркала имеют специальное покрытие для пропускания видимого света, отражая при этом NIR, основной фактор выделения тепла. При использовании горячего зеркала уровни нагрева ограничиваются с минимальным влиянием на общую производительность системы.
