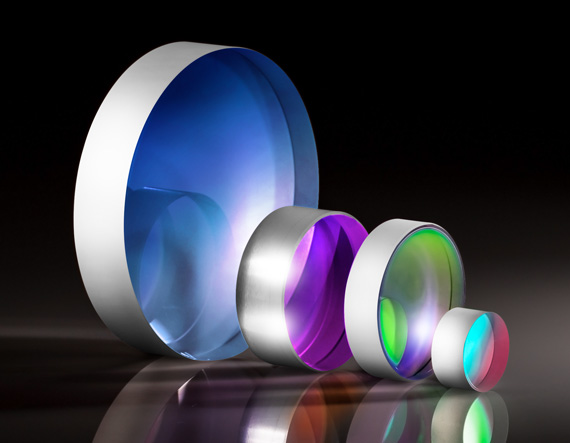

Зеркало для работы с Yb:YAG лазером, диаметр: 50.8 мм, рабочая длина волны: 515 нм, угол падения: 45°

Описание

Зеркало для работы с Yb:YAG лазером диаметром 50,8 мм, рассчитанное на рабочую длину волны 515 нм при угле падения 45°, представляет собой диэлектрическое лазерное зеркало, оптимизированное для высокоэффективного отражения зелёной гармоники Yb:YAG‑лазера. Покрытие обеспечивает отражательную способность >99,8% для рабочих длин волн и высокую стойкость к лазерному повреждению.

Диаметр 50,8 мм (2") даёт большую апертуру, подходящую для работы с широкими пучками и крупными системами. Угол падения 45° позволяет использовать зеркало в схемах, где луч перенаправляется под прямым углом, например, в системах сканирования, резонаторах и сложных оптических маршрутах.

Характеристики

Зеркала для Yb:YAG лазеров имеют диэлектрическое многослойное покрытие на субстрате из плавленого кварца или другого оптического материала, обеспечивающее отражение >99,8% для центральной длины волны при заданном угле падения. Поверхностное качество обычно 10‑5 или 20‑10, плоскостность λ/10 или лучше по P‑V, что соответствует требованиям прецизионной лазерной оптики.

Зеркало 38‑878 оптимизировано для 515 нм (вторая гармоника Yb:YAG) при 45° и рассчитано на высокие пороги лазерного повреждения. Субстрат и покрытие обеспечивают низкое рассеяние и минимальную фазовую ошибку, что важно для высококачественных резонаторных и трактовых систем.

Отрасли применения

Такие зеркала используются в Yb:YAG‑лазерных системах для управления траекторией луча, построения резонаторов, перенаправления и формирования маршрутов луча. Они применяются в системах обработки материалов, маркировки, сварки и резки, где зелёная гармоника используется для определённых типов материалов.

В научных установках зеркала используются в лазерной спектроскопии, нелинейной оптике и других задачах, где необходимы прецизионные лазерные зеркала. Высокая отражательная способность и стойкость к повреждению делают такие элементы ключевыми компонентами высокомощных лазерных систем.

Описание семейства продуктов

• >Коэффициент отражения 99,8 % на частотах гармоник Yb:YAG
• Гарантированные высокие пороги повреждения лазером
• Качество поверхности 10-5 для уменьшения рассеяния в лазерных приложениях
• Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Nd:YAG Laser

Линейные зеркала TECHSPEC® Yb:YAG Laser разработаны с учетом строгих требований, предъявляемых к волокнам, легированным иттербием (Yb:легированное волокно), и лазерным системам с тонкими дисками. Эти зеркала имеют подложки лазерного качества с плоскостностью поверхности λ/10 и качеством поверхности 10-5, чтобы свести к минимуму эффекты рассеяния. Прочные диэлектрические покрытия рассчитаны на высокую отражательную способность на расчетных длинах волн, а также высокие пороги повреждения как в непрерывном, так и в импульсном режиме работы лазера. Зеркала TECHSPEC Yb:YAG Laser Line идеально подходят для лазерных применений, включая лазерную абляцию, сварку, сверление, резку и спекание. Доступны диэлектрические зеркальные покрытия Yb:YAG для приложений, требующих 343 нм, 515 нм и 1030 нм.

Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
