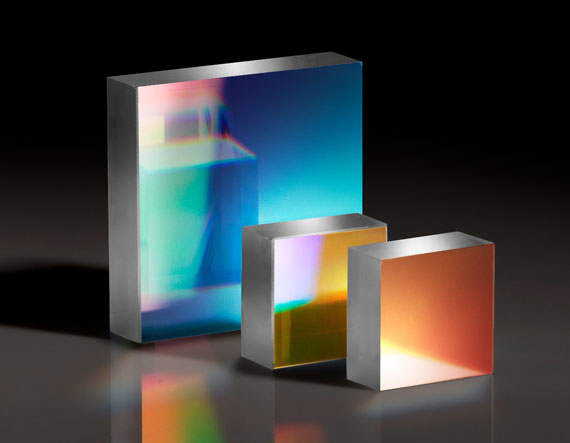

Высокоэффективная отражающая дифракционная решётка, 600 штр./мм, длина волны блеска: 1850 нм, размер: 25 x 25 мм

Описание

Прецизионное изделие для фотонных и измерительных задач. Высокоэффективная отражающая дифракционная решетка, 600 штр./мм, длина волны блеска 1850 нм, 25×25 мм. Периодическая структура распределяет излучение по дифракционным порядкам и разделяет спектральные компоненты. Число штрихов и длина волны блеска определяют рабочую конфигурацию.

Артикул 37-134 можно использовать при комплектации модульных узлов, где заранее определены геометрия, спектральный режим и требования к точности. Компонент допускает применение как самостоятельная деталь или как часть сборки с источниками, фотоприемниками, диафрагмами, оправами и позиционерами. При проектировании учитывают диаметр пучка, механические габариты, рабочую длину волны, тепловую нагрузку и допустимые потери. Решетку ориентируют по направлению штрихов и защищают от царапин, загрязнения и избыточного лазерного воздействия.

Для стабильной работы оптические поверхности содержат в чистоте, а окончательную фиксацию выполняют после юстировки. При использовании лазеров соблюдают требования безопасности и исключают попадание излучения на непредусмотренные поверхности.

Характеристики

• Артикул: 37-134
• Производитель: Edmund Optics
• Наименование: Высокоэффективная отражающая дифракционная решетка, 600 штр./мм, длина волны блеска 1850 нм, 25×25 мм
• Назначение: работа в составе оптических и измерительных систем
• Монтаж: совместимая оправа, держатель или механический узел
• Обращение: защита от пыли, отпечатков и механических повреждений

Отрасли применения

Компонент востребован в узлах юстировки, контрольных приборах и экспериментальных установках. Он также подходит для научного приборостроения, контроля качества, оптоэлектронных разработок и создания опытных образцов. Конкретный режим выбирают по характеристикам системы, рабочему спектру и требованиям к позиционированию.

Описание продукции:

- Отражение волнового фронта величиной λ/4;

- Высокие допуски на размеры;

- Допуск на расстояние между канавками <0.05%.

Высокоэффективные отражающие решетки предназначены для стабильной работы. Такой высокий уровень повторяемости упрощает проектирование OEM-систем и снижает потребность в утомительной регулировке центровки. Благодаря отраженному волновому фронту λ/4 и дифракционной эффективности до 90% эти решетки удовлетворяют потребности самых требовательных приложений. Высокоэффективные отражающие решетки имеют покрытие из чистого алюминия, что позволяет использовать их в диапазоне длин волн от 300 до 1850 нм.

Примечание. Неокрашенные алюминиевые покрытия хрупкие, и при обращении с ними необходимо соблюдать осторожность.
