Описание

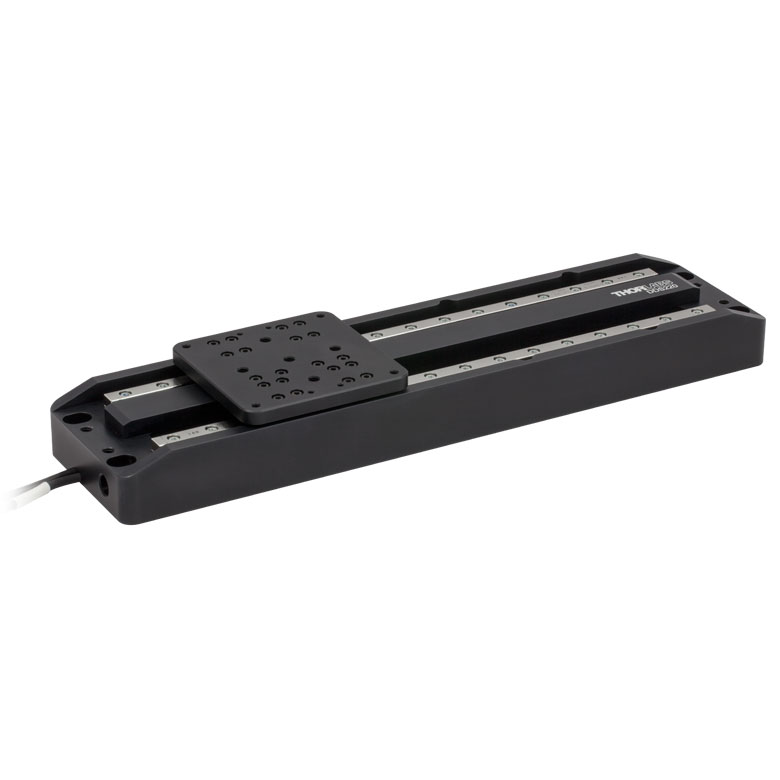

Транслятор с прямым приводом DDS220/M — линейный сервопривод с ходом 220 мм на основе бесщёточного линейного двигателя. Отсутствие редукторов, винтов и ремней устраняет люфт и износ: движение передаётся непосредственно от двигателя к каретке, что обеспечивает высокую скорость, плавность и повторяемость позиционирования.
Основные характеристики модели: максимальная скорость до 300 мм/с, ускорение до 5000 мм/с², минимальный шаг 0.1 мкм, двунаправленная повторяемость ±0.25 мкм, абсолютная точность по оси ±2.0 мкм, прямолинейность ±5.0 мкм, грузоподъёмность 3 кг, номинальная сила двигателя 7.0 Н (пиковая 15 Н). Габариты в среднем положении — 370 x 90 x 44 мм.
Для работы применяется контроллер серии BBD (например, BBD302 управляет двумя трансляторами одновременно, что удобно для XY-систем). Точный оптический энкодер даёт обратную связь по положению, а конструкция сохраняет параметры при длительной эксплуатации. Исполнение метрическая резьба M6 / M4 обеспечивает совместимость с дюймовой или метрической оптомеханикой.
Транслятор подходит для автоматических установок, где нужны быстрые и точные перемещения на десятки сантиметров: сканирование образцов, линии задержки, позиционирование оптики и деталей.
Изделие выпускается компанией Thorlabs, основанной в 1989 году: производитель известен широким каталогом компонентов для фотоники — от стержней, держателей и оптических плит до лазерных диодов, фотодетекторов и камер. Совместимость деталей внутри каталога, единые стандарты резьбы и подробная техническая документация делают продукцию удобной для длительной эксплуатации и модернизации установок.
Перед заказом рекомендуется сверить актуальные технические данные, комплектацию и совместимость с уже имеющимся оборудованием по документации производителя, поскольку отдельные параметры изделий Thorlabs могут уточняться от ревизии к ревизии. Артикул DDS220/M позволяет однозначно идентифицировать позицию в каталоге и при обращении в техническую поддержку.
Характеристики
- Артикул: DDS220/M
- Производитель: Thorlabs
- Тип изделия: Транслятор с прямым приводом
- Макс. смещение: 220 мм
- Метрическая резьба
- Максимальная скорость: 300 мм/с
- Ускорение: 5000 мм/с²
- Минимальный шаг: 0.1 мкм
- Двунаправленная повторяемость: ±0.25 мкм
- Грузоподъёмность: 3 кг
- Тип привода: бесщёточный линейный двигатель
Отрасли применения
- Лазерная микрообработка: быстрое позиционирование деталей и оптики.
- Микроскопия: перемещение предметных столиков и сканирование образцов.
- Метрология и контроль качества: измерительные стенды с высокой точностью.
- Полупроводниковая промышленность: манипуляция пластинами и компонентами.
- Научные исследования: линии оптической задержки и автоматизированные эксперименты.
