Описание

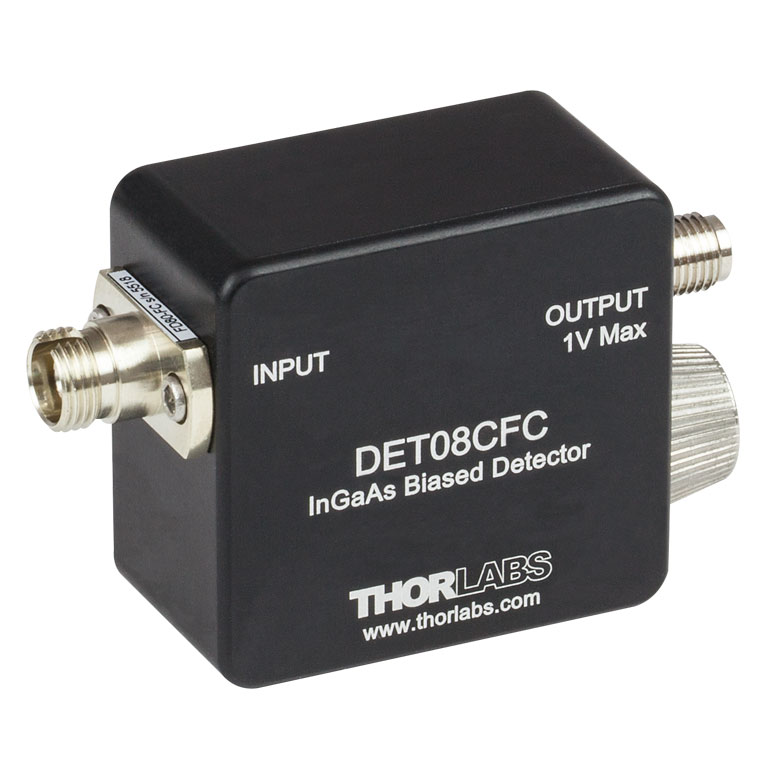

Фотодетектор DET08CFC — быстродействующий InGaAs-приёмник излучения ближнего инфракрасного диапазона, выполненный с волоконным входом FC/PC. Полоса пропускания 5 ГГц означает, что прибор способен воспроизводить очень короткие оптические импульсы и высокочастотную модуляцию: его применяют там, где обычные фотодиоды с усилителем уже не успевают за сигналом. По каталогу это InGaAs фотодетектор с FC/PC разъемом, ширина полосы пропускания: 5 ГГц, рабочий спектральный диапазон: 800 - 1700 нм, крепления: 8-32.
Чувствительный элемент на основе InGaAs работает в диапазоне 800 – 1700 нм и перекрывает основные телекоммуникационные окна прозрачности 1310 и 1550 нм, а также область излучения многих лазерных диодов и волоконных лазеров. Сигнал снимается с выходного коаксиального разъёма, поэтому детектор удобно подключать к осциллографу, анализатору спектра или радиочастотной аппаратуре с входным сопротивлением 50 Ом.
Корпус детектора содержит малошумящий тракт и смещающую цепь, а питание подаётся от встроенной батареи или внешнего источника (уточняйте в документации на конкретную модификацию). Крепление к оптической плате или стержню выполняется через дюймовая резьба 8-32, что позволяет установить прибор на стандартную оптомеханику без дополнительных переходников.
Исполнение «с волоконным входом FC/PC» определяет способ подачи света: детектор со свободным входом подходит для пучков в свободном пространстве, вариант с линзой облегчает попадание пучка на малую активную площадку, а волоконный вход FC/PC позволяет подключать патч-корды напрямую. При работе с малой активной площадкой важно избегать перегрузки чрезмерной мощностью и следить за чистотой входного окна.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
Изделие удобно использовать как в стационарных установках, так и во временных лабораторных схемах: благодаря стандартным размерам и крепежу его можно быстро переставить, заменить или дополнить, не нарушая юстировку остальных элементов схемы.
При подборе изделия DET08CFC учитывайте условия эксплуатации — рабочий диапазон, допустимые нагрузки, тип крепления и совместимость с остальными элементами схемы.
Характеристики
- Артикул: DET08CFC
- Производитель: Thorlabs
- Тип изделия: InGaAs фотодетектор с FC/PC разъемом
- Ширина полосы пропускания: 5 ГГц
- Рабочий спектральный диапазон: 800 - 1700 нм
- Крепления: 8-32
- Материал фотодиода: InGaAs
- Вход: с волоконным входом FC/PC
Отрасли применения
- Телекоммуникации и радиофотоника: измерение характеристик высокоскоростных модуляторов, лазеров и оптических линий связи.
- Лазерная физика: регистрация коротких импульсов, диагностика синхронизации и режимов синхронизации мод.
- Метрология: измерение частотных откликов оптических элементов и волоконных компонентов.
- Научные исследования: эксперименты по спектроскопии и нелинейной оптике с временным разрешением.
- Приборостроение: тестирование оптоэлектронных модулей на стадии разработки и производства.
