Описание

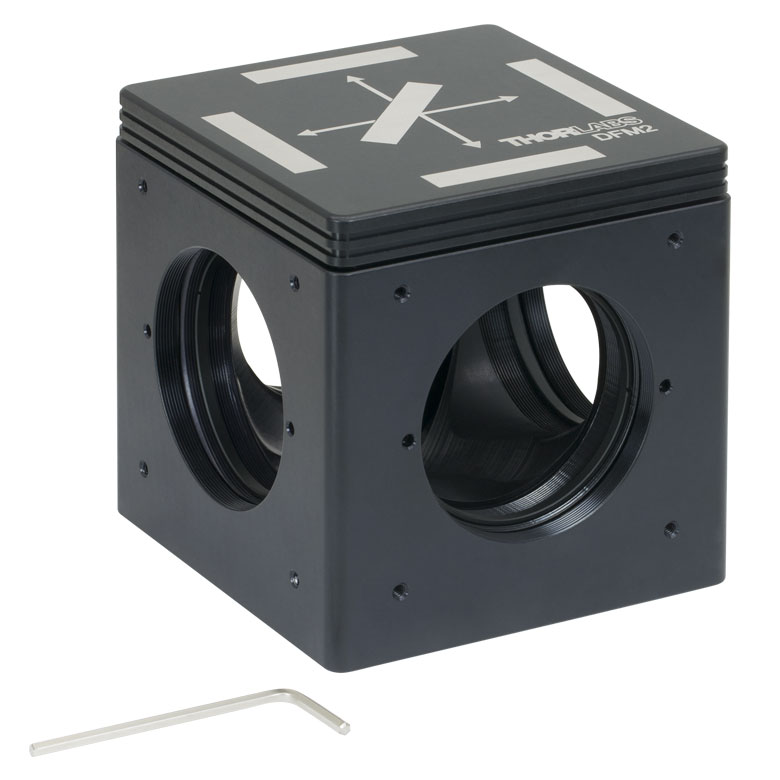

DFM2 относится к кубическим кинематическим держателям для каркасных оптических систем. По каталогу это кинематический куб фильтров, совместим с каркасными системами (60 мм), вывод излучения вправо, крепежные отверстия: 1/4"-20. Кубическая форма позволяет разместить внутри светоделитель, зеркало, дихроичный или флуоресцентный фильтр и направить пучок по одному из двух взаимно перпендикулярных направлений без перестройки остальной схемы.
Кинематическая конструкция даёт возможность точно наклонять и разворачивать вставленный оптический элемент, не нарушая посадку самого куба в каркасе. Съёмная вставка облегчает замену фильтра или зеркала: оптику можно извлечь и поставить на место без повторной юстировки всей схемы, а положение остальных компонентов остаётся неизменным.
Каркасная (cage) система обеспечивает соосность оптических элементов: стержни задают общую ось, а кубы вписываются в неё как «узловые» модули. Универсальные резьбовые отверстия в основании позволяют жёстко закрепить куб на плите или стойке. Для защиты внутренних поверхностей от пыли и постороннего света используются специальные крышки, а выход светового пучка выбирается по типу исполнения.
При установке оптики придерживайте элемент за ободок или рамку, чтобы не оставить отпечатки на рабочих поверхностях, а стопорные винты затягивайте умеренным усилием. Для флуоресцентных схем важно правильно сориентировать фильтр относительно направления возбуждающего и излучаемого света.
Для выбора нужного исполнения обращайте внимание на тип и шаг резьбы (дюймовая или метрическая), габариты, рабочие диапазоны и совместимость с остальными элементами схемы: это позволяет собрать установку без переходников и переделок.
В процессе эксплуатации периодически проверяйте затяжку крепежа и состояние рабочих поверхностей. При работе с оптическим излучением соблюдайте меры лазерной безопасности: используйте защитные очки, ограждения и ловушки пучка, не допускайте случайных отражений.
Артикул DFM2 однозначно определяет позицию; при заказе сверяйте его с исполнением (дюймовым или метрическим), так как многие позиции выпускаются в обоих вариантах, отличающихся резьбой и размерами.
Характеристики
- Артикул: DFM2
- Производитель: Thorlabs
- Тип изделия: Кинематический куб фильтров
- Совместим с каркасными системами (60 мм)
- Вывод излучения вправо
- Крепежные отверстия: 1/4"-20
- Тип: держатель или основание кубической формы для каркасных систем
Отрасли применения
- Флуоресцентная микроскопия: разделение каналов возбуждения и регистрации в модульных схемах.
- Лазерная физика: ответвление и объединение пучков в каркасных системах.
- Оптическое приборостроение: сборка компактных модулей с несколькими оптическими элементами.
- Научные лаборатории: макеты интерферометров и систем измерения.
- Образование: практикумы по построению оптических схем из модулей.
