DFM2C - Крышка кубического держателя, для каркасных систем (60 мм), Thorlabs

Описание

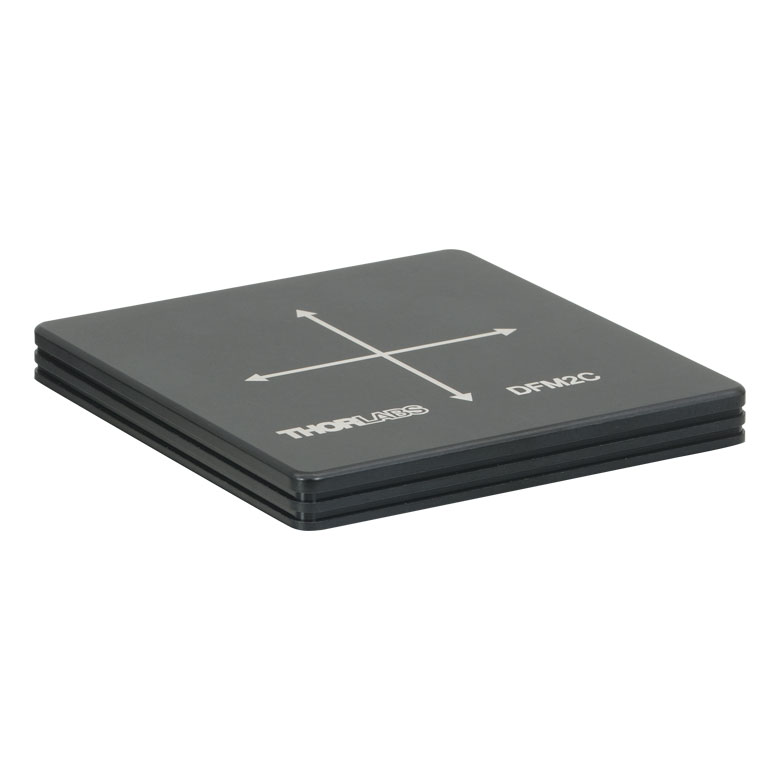

Крышка кубического держателя DFM2C предназначена для закрытия базы кинематического куба 60 мм каркасной системы Thorlabs. Она устанавливается на верхнюю поверхность базы куба, когда внутри не смонтированы фильтры или другие оптические элементы, обеспечивая непрерывный проход пучка и защиту внутреннего объёма от пыли и паразитного света. DFM2C относится к категории покрывающих пластин (cover plates) для кубов системы 60 мм, и служит полезным аксессуаром в конфигурациях, где часть кубов временно не используется или выполняет роль простого прямолинейного канала.

Пластина изготовлена из алюминия и имеет резьбовые отверстия для крепления к кубу, а также SM2‑совместимую резьбу или крепёжные отверстия для интеграции с линзотрубами и другими компонентами. Конструкция обеспечивает жёсткую фиксацию и точное позиционирование относительно каркасной системы, что важно для сохранения совмещения оптической оси. DFM2C используется как часть модульной оптомеханики, позволяющей быстро менять конфигурацию кубов, фильтров и зеркал без потери стабильности.

Характеристики

DFM2C совместима с кубами кинематической серии для 60 мм каркасных систем, и имеет геометрические размеры порядка 87.9 x 87.9 мм, соответствующие габаритам куба. Пластина включает несколько резьбовых отверстий (например, 4‑40 и М4) для крепления к кубу и интеграции с оптическими элементами. Материал – алюминий, обеспечивающий лёгкость и достаточную жёсткость при монтаже. Масса крышки около 0.06 кг, что минимально влияет на нагрузку системы и облегчает манипуляции.

В ряде конфигураций DFM2C используется как «blank cover» или как SM2‑резьбовая пластина, позволяющая устанавливать линзотрубы и аксессуары. Крышка может иметь уплотнительное кольцо для светонепроницаемого соединения с кубом. Сочетание резьб, крепёжных отверстий и геометрической совместимости делает её универсальным элементом для закрытия и функциональной интеграции кубов. Это особенно важно в многоканальных системах, где часть портов требуется временно закрыть или использовать как прямой проход без дополнительных оптических элементов.

Отрасли применения

DFM2C используется в лабораторной оптомеханике при построении каркасных систем 60 мм для микроскопии, визуализации и спектроскопии. Она позволяет закрывать кубы, в которых временно не установлены фильтры, зеркала или призмы, обеспечивая защиту от пыли и паразитных засветок. Крышка также применяется в системах, где требуется сформировать прямолинейный канал пучка через куб без изменения его направления.

В прикладной фотонике и промышленных системах DFM2C служит элементом модульной инфраструктуры каркасных систем. Она облегчает конфигурирование многоканальных оптических трактов, где ряд кубов может быть активен, а другие – заблокированы или использоваться как резерв. Благодаря стандартным размерам и крепёжным интерфейсам DFM2C легко интегрируется с линзотрубами, держателями детекторов и другими узлами, обеспечивая гибкость и стабильность лабораторных и производственных оптических установок.
