Описание

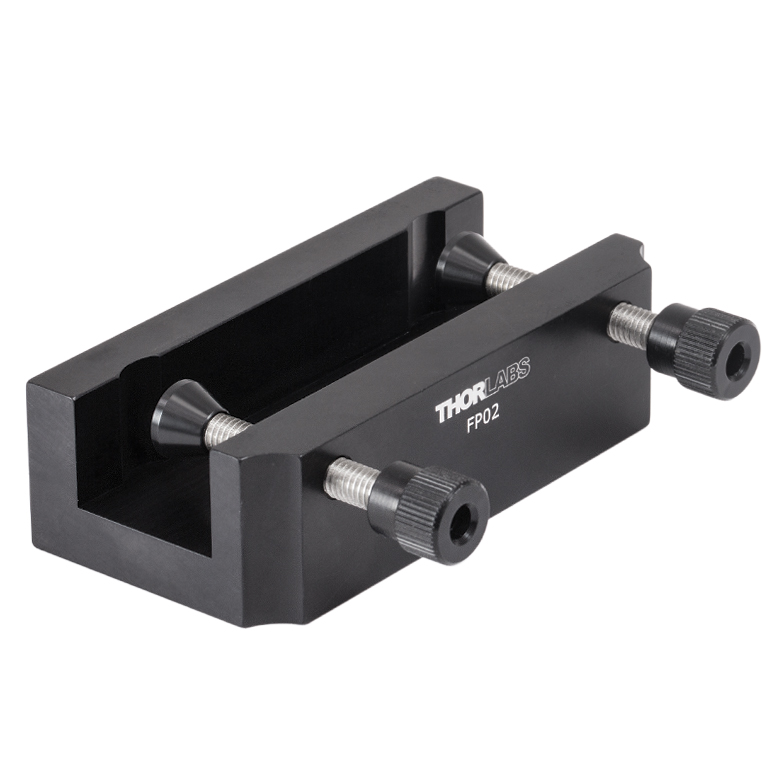

FP02 — это универсальный держатель пластинок производства Thorlabs шириной 3.0 дюйма (76 мм), предназначенный для фиксации плоских оптических элементов, фильтров или экспозиционных пластин толщиной до 0.58 дюйма (14.7 мм). Держатель оснащён двумя зажимными винтами с наконечниками из делрина, которые равномерно прижимают удерживаемую пластину, не повреждая её поверхность и края благодаря мягкому неметаллическому контакту. Такая конструкция подходит для крупногабаритных и относительно толстых плоских элементов, для которых стандартные держатели меньшего размера не обеспечивают достаточной устойчивости фиксации.
Держатель предусматривает два монтажных отверстия 8-32 (M4) для крепления к стойкам Ø1/2" или к другим монтажным платформам, а также центральное отверстие 1/4"-20 (M6) для прямой установки на оптическую плиту или брейдборд. Эта гибкость крепления делает FP02 удобным как для мобильных сборок на постах, так и для стационарного монтажа непосредственно на рабочей поверхности стола. Корпус держателя изготовлен из прочного алюминия, обеспечивающего лёгкость конструкции при сохранении необходимой жёсткости для надёжной фиксации крупных пластин.
Характеристики
Максимальная толщина удерживаемой пластины: 0.58" (14.7 мм). Ширина держателя: 3.0" (76 мм). Количество зажимных винтов: два, с наконечниками из делрина для защиты оптики. Варианты крепления: два отверстия 8-32 (M4) под стойки и центральное отверстие 1/4"-20 (M6) для прямого монтажа. Материал корпуса: алюминий с антикоррозионной обработкой.
Отрасли применения
Держатель FP02 применяется для фиксации крупных светофильтров, экспозиционных пластин и плоских оптических элементов в лабораторных и исследовательских установках. Он используется в спектроскопии, фотографической оптике и системах формирования изображений, где требуется устойчивое крепление крупногабаритной плоской оптики. Также держатель находит применение при построении демонстрационных и учебных оптических стендов.
