Поставщик
|
Edmund Optics |
|
Артикул
|
16-867 |
|
Длина волны
|
1030 нм |
|
Размер
|
130 x 15 мм |
|
Substrate
|
Fused Silica |
|
Groove Density (grooves/mm)
|
1739.13 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
15.00 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.95 ±0.050 |
|
Surface Quality
|
60-40 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
|
Model Number
|
1304218 |
|
Length (mm)
|
130.00 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
125.00 x 14.00 |
|
Angle of Incidence (°)
|
63.6 ±1 |
|
Dimensions (mm)
|
130.00 x 15.00 |
|
Minimum Efficiency (%)
|
≥94 @ 1030nm |
|
Design Wavelength DWL (nm)
|
1030 ±10 |
Описание
Крупноформатная пропускающая решетка рассчитана на управление спектром лазеров около 1030 нм, включая системы на иттербиевых активных средах. Высокая плотность 1739,13 штрихов/мм обеспечивает значительную угловую дисперсию, а длина 130 мм позволяет использовать растянутый пучок в компрессорах и других многопроходных схемах.
Решетки LightSmyth изготавливаются литографическим методом на пластине, что обеспечивает низкое рассеяние, малую чувствительность к поляризации и высокую однородность периода. Заявленная эффективность не менее 94% уменьшает суммарные потери при нескольких прохождениях. При проектировании требуется рассчитать угол дифракции для выбранного порядка и фактической длины волны, предусмотреть запас апертуры для спектрально разнесенного пучка и исключить касание микрорельефа.
Характеристики
- центральная рабочая длина волны — 1030 нм
- плотность штрихов — 1739,13 линий/мм
- размер — 130 × 15 мм
- тип — пропускающая дифракционная решетка
- минимальная эффективность семейства — ≥94%
- равномерность плотности линий — 0,001 линии/мм
Особенности выбора и интеграции
Работа решетки определяется уравнением дифракции, выбранным порядком, углом падения и поляризацией. Механическая оправа должна удерживать подложку без изгиба и оставлять свободной всю освещаемую область.
Для позиции 16-867 перед окончательным проектированием рекомендуется сопоставить габаритный чертеж, спектральную кривую или интерфейсные размеры с актуальной редакцией документации производителя. Для конфигурации 16-867: это особенно важно при замене ранее установленного компонента, поскольку одинаковый номинальный диаметр не гарантирует совпадение толщины, положения главных плоскостей, рабочей апертуры или резьбового упора.
Отрасли применения
- компрессоры импульсов Yb-лазеров
- спектральное объединение и разделение каналов
- высокоразрешающая ближняя ИК-спектроскопия
- перестраиваемые лазерные резонаторы около 1030 нм
Пропускающая решетка Coherent LightSmyth, 1030 нм, 1739,13 штр/мм, 130 × 15 мм применяется в исследовательских, промышленных и учебных комплексах, где его указанные параметры согласованы с источником, приемником и механикой. Для конфигурации 16-867: при работе с лазерным излучением необходимо использовать защитные меры, соответствующие длине волны и классу конкретной установки.
Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм

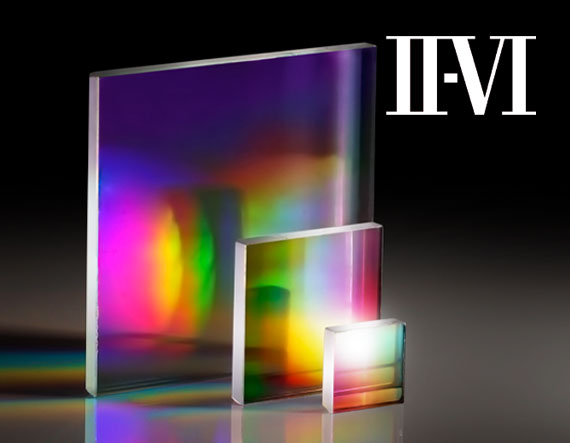

Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
