Поставщик
|
Edmund Optics |
|
Артикул
|
16-875 |
|
Длина волны
|
1525-1565 нм |
|
Размер
|
27 x 10 мм |
|
Model Number
|
1304279 |
|
RoHS
|
Compliant |
|
Note
|
S-Polarization defined with E-field parallel to the grating grooves |
|
Polarization
|
S and P |
|
Alignment of Grooves to Edge (°)
|
0.1 (typical) |
|
Width (mm)
|
10.00 |
|
Type
|
Transmission Diffraction Grating |
|
Thickness (mm)
|
0.68 ±0.050 |
|
Surface Quality
|
60-40 |
|
Substrate
|
Fused Silica |
|
Groove Density (grooves/mm)
|
966.18 |
|
Length (mm)
|
27.00 |
|
Construction
|
Multi-Layer Dielectric Binary Etch Grating |
|
Coating
|
Dielectric |
|
Clear Aperture CA (mm)
|
26.00 x 9.00 |
|
Angle of Incidence (°)
|
48.3 ±1 |
|
Dimensions (mm)
|
27.00 x 10.00 |
|
Minimum Efficiency (%)
|
≥92 @ 1525 - 1565nm |
|
Wavelength Range (nm)
|
1525 - 1565 |
|
Groove Density Uniformity (grooves/mm)
|
0.001 |
Описание
Пропускающая дифракционная решетка II-VI LightSmyth, поставляемая Edmund Optics под номером 16-875, предназначена для спектрального разложения и управления излучением в диапазоне 1525–1565 нм. Эта область соответствует телекоммуникационному C-диапазону и используется в волоконно-оптических системах связи, лазерных источниках и спектральных анализаторах. Плотность 966,18 канавки/мм определяет угловую дисперсию и позволяет разделять близко расположенные длины волн.
Размер 27 × 10 мм обеспечивает прямоугольную рабочую область, удобную для пучков вытянутой формы или компактных спектрометрических схем. В пропускающей конфигурации падающий и дифрагированный пучки находятся по разные стороны подложки, что может упростить компоновку прибора. Положение выходного порядка определяется длиной волны, периодом решетки, углом падения и выбранным дифракционным порядком.
Решетка может применяться для пространственного разделения каналов WDM, измерения спектра лазера или построения перестраиваемого фильтра. Эффективность зависит от поляризации и угла установки. Для получения максимального сигнала компонент ориентируют согласно направлению штрихов и расчетной геометрии. Нежелательные дифракционные порядки должны быть перехвачены диафрагмами или поглотителями.
Характеристики
- Производитель: II-VI LightSmyth.
- Каталожный номер Edmund Optics: 16-875.
- Тип: пропускающая дифракционная решетка.
- Рабочий диапазон: 1525–1565 нм.
- Плотность штрихов: 966,18 канавки/мм.
- Размер: 27 × 10 мм.
- Спектральная область: телекоммуникационный C-диапазон.
- Основная функция: угловое разделение длин волн.
Особенности интеграции
Решетку устанавливают в поворотный держатель с точной угловой шкалой. Направление штрихов должно соответствовать плоскости требуемой дисперсии. Для калибровки используют источник с известными спектральными линиями или перестраиваемый лазер. Рабочую поверхность нельзя касаться и очищать механическим трением. При использовании невидимого излучения 1550 нм юстировку выполняют с ИК-детектором или камерой.
Отрасли применения
- Анализ телекоммуникационного C-диапазона.
- WDM-системы и разделение оптических каналов.
- Спектрометры ближнего ИК-диапазона.
- Контроль лазеров на 1550 нм.
- Перестраиваемые оптические фильтры.
- Исследования волоконно-оптической связи.
Описание семейства продуктов
- Высокая дифракционная эффективность (>94% абсолютной) и низкий коэффициент рассеяния
- Поляризационно-независимые и оптимизированные для одной поляризации решётки
- Прочные неорганические материалы для превосходной мощности и надёжности
- Конструкции для длин волн ближнего ИК-диапазона от 800 до 1800 нм

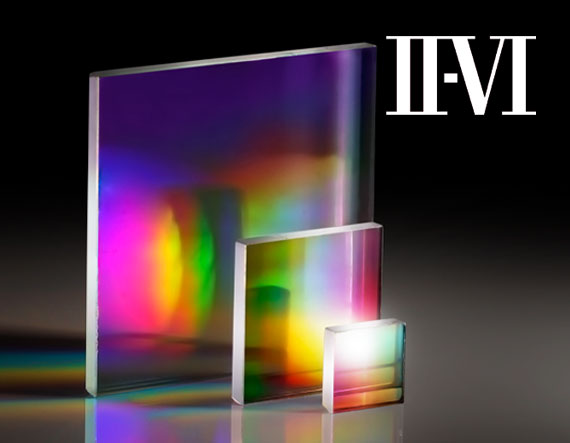

Пропускающие дифракционные решётки LightSmyth™ II-VI изготавливаются методом прецизионной литографической обработки на пластинах и обеспечивают превосходные оптические характеристики, низкую поляризационную чувствительность и низкий коэффициент рассеяния. Эти решётки обладают высокой дифракционной эффективностью ≥94%, что минимизирует оптические потери при использовании в многопроходных конфигурациях. Решетки, предназначенные для ближнего инфракрасного (БИК) диапазона длин волн от 800 до 1800 нм, доступны с прецизионной однородностью плотности линий 0,001 линии/мм. Пропускающие дифракционные решетки LightSmyth™ II-VI используются в сложных приложениях, таких как спектральное сложение пучков (SBC), лидары, оптические телекоммуникации, компрессия пико- и фемтосекундных импульсов и спектроскопия. Эти решетки не содержат органических материалов и могут использоваться с мощными лазерами в условиях температур до 500 °C без снижения производительности. Свяжитесь с нами для получения информации о нестандартных размерах или требований OEM-производства.
