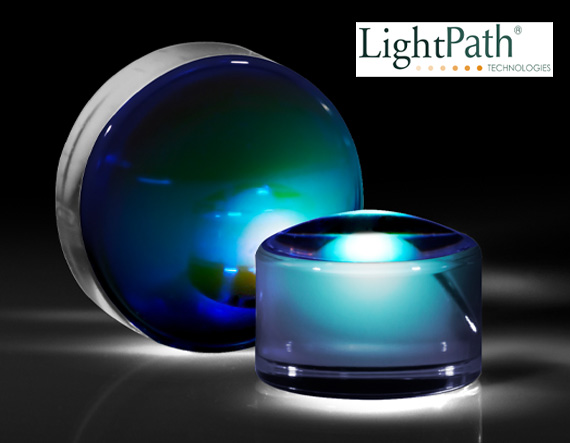

Литая асферическая линза LightPath® 354061, для работы с лазерным излучением, покрытие для 600-1050 нм, диаметр: 6.33 мм, числовая апертура: 0.24

Описание

Асферическая линза 83-702 компании Edmund Optics — литая (отпрессованная по прецизионной форме) линза диаметром 6.33 мм, Числовая апертура — 0.24.

У обычной сферической линзы форма поверхности — часть шара, из-за чего лучи света, прошедшие через край линзы, фокусируются немного не в той же точке, что лучи в центре (это называют сферическим искажением, из-за которого изображение или пятно фокусировки получается размытым). У асферической линзы поверхность имеет более сложную, специально рассчитанную форму, которая устраняет это искажение — благодаря этому одна асферическая линза способна дать такое же чёткое изображение, для которого обычно потребовалось бы несколько сферических линз.

На поверхность нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на видимый и ближний ИК свет 600–1050 нм.

Асферические линзы применяют вместо набора из нескольких обычных линз там, где важны компактность и малый вес узла — одна такая линза способна заменить два-три сферических элемента, упрощая и удешевляя сборку прибора.

Модель по каталогу производителя LightPath: 354061. Числовая апертура здесь — величина, показывающая, насколько широкий (раскрытый) конус света способна собрать линза: чем выше числовая апертура, тем больше света линза способна захватить от источника и тем в более мелкое пятно она способна его сфокусировать. Эта модель дополнительно рассчитана на повышенную стойкость к мощному лазерному излучению — поверхность линзы и её покрытие изготовлены с усиленным контролем чистоты и качества полировки, что снижает риск локального повреждения от нагрева мощным лазерным пучком.

Характеристики

• Артикул: 83-702; производитель: Edmund Optics
• Тип: асферическая линза (литая)
• Диаметр: 6.33 мм
• Числовая апертура: 0.24
• Материал: оптическое стекло
• Просветляющее покрытие: видимый и ближний ИК свет 600–1050 нм

Отрасли применения

• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Компактная литая асферическая линза
• Улучшенная производительность по сравнению с двойными и тройными линзами.
• Идеально подходит для лазерных инструментов и измерительных систем.

Формованные асферические линзы LightPath® Laser Tool предназначены для удовлетворения потребностей различных инструментов и измерительных систем, использующих лазерные диоды, включая нивелирные лазеры, проекторы, сканеры, трекеры и прицелы. Благодаря использованию одной асферической линзы отпадает необходимость в системе с несколькими линзами, что обеспечивает более компактную и надежную конструкцию. Каждая асферическая линза предлагается с различными просветляющими покрытиями для оптимального пропускания в видимом и ближнем инфракрасном диапазонах длин волн. Антибликовое покрытие каждой линзы обеспечивает среднее отражение <1% во всем расчетном диапазоне длин волн.
