Оптоволоконный коллиматор, LightPath 355110, рабочая длина волны: 543 нм, числовая апертура: 0.40, разъем: FC/APC

Описание

Оптоволоконный коллиматор LightPath 355110, рабочая длина волны 543 нм, числовая апертура 0,40, разъем FC/APC. Оптоволоконный коллиматор преобразует расходящееся излучение, выходящее из торца волокна, в пучок с малой расходимостью либо выполняет обратное сопряжение. Разъем FC/APC снижает обратные отражения за счет угловой полировки, что важно для чувствительных лазерных и измерительных систем. Рабочая длина волны 543 нм и числовая апертура 0,40 задают условия согласования с источником и последующей оптикой.

При проектировании оптического узла учитывают механический интерфейс, поперечный размер светового пучка, рабочую длину волны, качество юстировки и допустимую мощность излучения. Монтаж выполняют в чистой зоне: рабочие поверхности не касаются руками, а фиксацию проводят без перекоса и точечных нагрузок. После установки проверяют положение относительно оптической оси и отсутствие паразитного рассеяния.

Корректно подобранный компонент помогает сохранить расчетные характеристики прибора и уменьшить необходимость последующей коррекции схемы. Перед применением следует сопоставить приведенные параметры с требованиями конкретной установки, условиями окружающей среды и документацией на сопрягаемые узлы.

Характеристики

• Артикул: 13-553
• Производитель: Edmund Optics
• Наименование: Оптоволоконный коллиматор LightPath 355110, рабочая длина волны 543 нм, числовая апертура 0,40, разъем FC/APC
• Параметры: рабочая длина волны 543 нм, числовая апертура 0,40, разъем FC/APC
• Монтаж: совместимый держатель или оптическая механика
• Обращение: рабочие поверхности защищают от загрязнений и царапин

Отрасли применения

Коллиматор LightPath используют в волоконных лазерах, биомедицинской оптике, интерферометрии, датчиках, лабораторных установках и системах ввода излучения в свободное пространство. Он помогает связать волоконный канал с фильтрами, зеркалами, объективами и измерительными модулями. Выбор определяется диапазоном длин волн, требуемой точностью, способом крепления и особенностями всей оптической системы.

Описание продукции:

- Легко интегрировать;

- Доступны модели для соединений FC/PC, FC/APC и SMA;

- Четыре диапазона длин волн от 350 до 1600 нм.

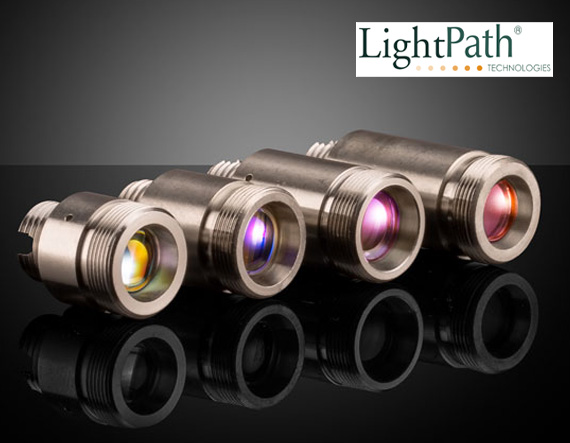

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
