Поставщик
|
Edmund Optics |
|
Артикул
|
13-554 |
|
Покрытие
|
BBAR (600-1050nm) |
|
Цвет лазера
|
красные |
|
Диапазон длин волн, нм
|
605-760 |
|
Длина волны
|
633 нм |
|
Покрытие
|
без покрытия |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Сопряженное расстояние
|
Бесконечность |
|
Диапазон длин волн (нм)
|
600 - 1050 |
|
Крепление
|
M11 x 0.5 |
|
Код линзы световода
|
355110 |
|
Длина корпуса (мм)
|
13.0 |
|
Диаметр корпуса (мм)
|
11.00 |
|
Конструкция
|
Корпус из нержавеющей стали 304L |
|
Коннектор
|
FC/APC |
|
f / #
|
1.25 |
|
Скос
|
Защитные фаски по запросу |
|
Длина волны выравнивания (нм)
|
633 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
5.00 |
|
Подложка
|
D-ZLaF52LA |
|
Спецификация покрытия
|
Rabs |
|
Покрытие
|
BBAR (600-1050 нм) |
|
Числовая апертура NA
|
0.40 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.24 при 780 нм |
Описание
Оптоволоконный коллиматор LightPath 355110 (артикул 13-554 у Edmund Optics) представляет собой версию коллиматора 355110 с разъёмом FC/APC. Устройство предназначено для коллимации света из оптического волокна и оптимизировано для работы на длине волны 633 нм. Коллиматор имеет числовую апертуру 0,40 и оснащён корпусом из нержавеющей стали 304L диаметром 11 мм и длиной 13 мм. Эффективное фокусное расстояние составляет 6,24 мм (на 780 нм), световая апертура — 5,00 мм. На оптические поверхности нанесено широкополосное просветляющее покрытие BBAR (600–1050 нм) со средним отражением менее 1,0%. Разъём FC/APC обеспечивает низкие обратные отражения, что критически важно для лазерных систем. Коллиматор отличается высоким качеством сборки и стабильностью характеристик.
Характеристики
- Модель: LightPath 355110
- Тип: оптоволоконный коллиматор
- Рабочая длина волны: 633 нм
- Числовая апертура: 0,40
- Разъём: FC/APC
- Покрытие: BBAR (600–1050 нм)
- Остаточное отражение: R<1,0% @ 600–1050 нм
- Эффективное фокусное расстояние: 6,24 мм @ 780 нм
- Световая апертура: 5,00 мм
- Корпус: нержавеющая сталь 304L
- Диаметр корпуса: 11,00 мм
- Длина корпуса: 13,00 мм
- Крепление: M11 x 0,5
- Качество поверхности: 40-20
Отрасли применения
Коллиматор LightPath 355110 с разъёмом FC/APC используется в волоконно-оптических системах, где требуются низкие обратные отражения. Он применяется в телекоммуникационном оборудовании, лазерных системах с узкополосными источниками, спектрометрах и интерферометрах. Благодаря разъёму FC/APC коллиматор совместим с волокнами, имеющими скошенный торец, что минимизирует паразитные отражения. В научных исследованиях востребован в экспериментах по волоконной оптике и квантовой связи. Промышленные применения включают датчики, системы связи и измерительные приборы.
Описание продукции:
- Легко интегрировать;
- Доступны модели для соединений FC/PC, FC/APC и SMA;
- Четыре диапазона длин волн от 350 до 1600 нм.

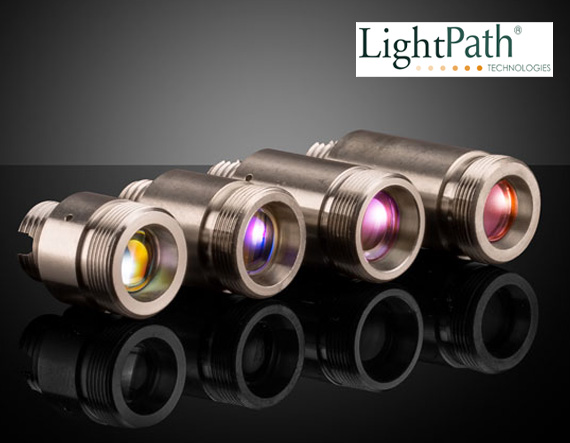

Оптоволоконные коллиматоры LightPath® предназначены для коллимации/фокусировки света, выходящего из волокна, до желаемого диаметра пучка или размера пятна. Линзы имеют дифракционное ограничение, поэтому они могут достигать размеров пятен до нескольких микрон. Линзы также имеют антибликовое покрытие для низкого обратного отражения. Узлы оптоволоконного коллиматора LightPath® разработаны таким образом, что их можно использовать парами для соединения входного и выходного света оптических устройств. Оптимальная производительность для длительного использования обеспечивается заводской установкой и проверкой юстировки линз. Типичные области применения могут включать использование лазеров с оптоволоконным соединением и пигтейлами, а также связь и передачу данных.
