MB12 - Алюминиевая оптическая плита, размеры: 12" x 12" x 1/2", отверстия: 1/4"-20, Thorlabs

Описание

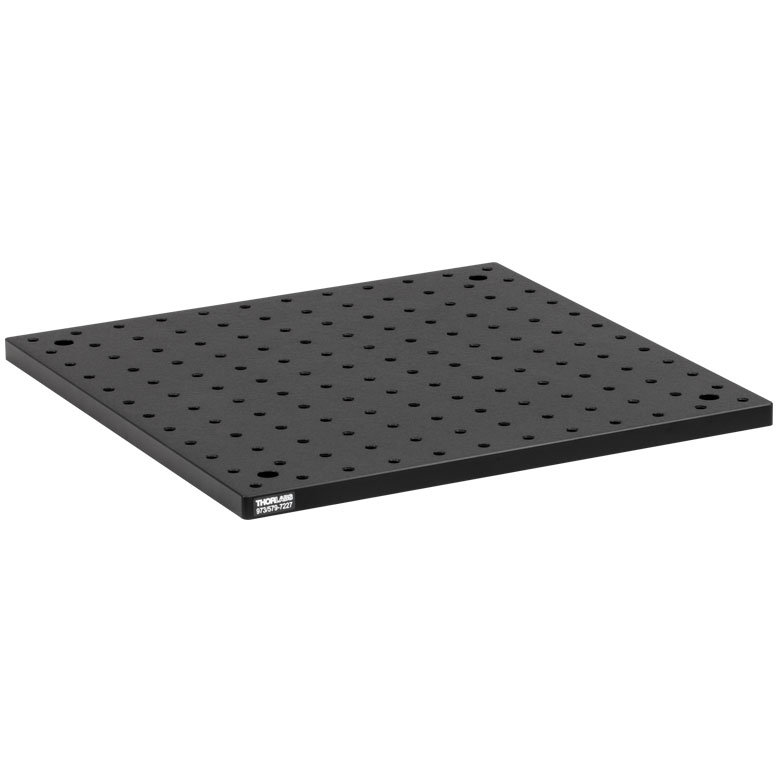

Алюминиевая оптическая плита MB12 от Thorlabs является универсальной базовой платформой для построения лабораторных оптических схем. Плита размером 12 x 12 дюймов и толщиной 1/2 дюйма изготовлена из цельного анодированного алюминия, что обеспечивает высокую жесткость и долговременную стабильность геометрии. На поверхности плиты выполнена сетка резьбовых отверстий 1/4"-20 с шагом 1 дюйм, соответствующая стандартной сетке оптических столов Thorlabs. Это позволяет быстро и точно устанавливать различные оптомеханические компоненты – держатели линз, зеркал, светоделители, трансляторы – в нужных позициях без дополнительной разметки. Анодированное покрытие защищает поверхность от коррозии и уменьшает блики, что важно при работе с интенсивным лазерным излучением. Плита может использоваться как автономно (на виброизолирующих опорах), так и закрепляться на более крупный оптический стол.

Характеристики

Габаритные размеры плиты составляют 12" x 12" (304.8 мм x 304.8 мм), толщина – 12.7 мм (1/2"). Материал – алюминиевый сплав 6061-Т6 с черным анодированием. Отверстия с резьбой 1/4"-20 расположены по сетке с шагом 1 дюйм (25.4 мм) по всей площади. Масса плиты составляет около 3.2 кг. Плоскостность поверхности соответствует отклонению не более ±0.15 мм на всей площади. Плита совместима с крепежными винтами 1/4"-20 и стандартными зажимами Thorlabs. Жесткость конструкции достаточна для поддержки тяжелых узлов без деформации. Рабочий диапазон температур от -20°C до +80°C.

Отрасли применения

Плита MB12 используется в научно-исследовательских лабораториях как основа для сборки компактных оптических схем, например, интерферометров Майкельсона, систем лазерной спектроскопии и голографии. В промышленности она применяется на стендах контроля качества и прототипирования, где требуется быстрая реконфигурация установки. В образовательных учреждениях плиты служат для обучения студентов основам оптики и фотоники. Также они востребованы в биомедицинских лабораториях при создании микроскопических систем с флуоресцентной подсветкой.
