Описание

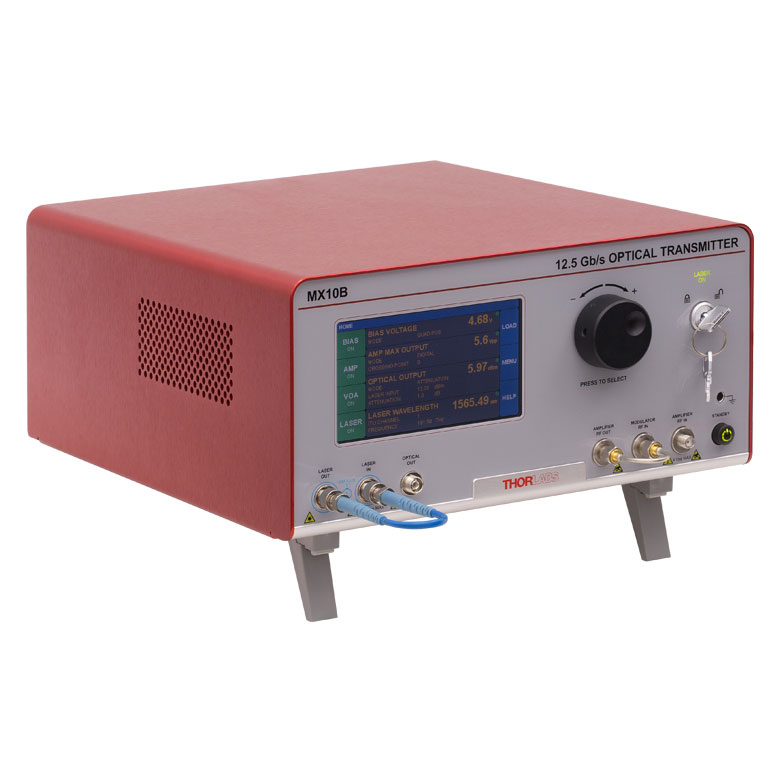

MX10B — это полностью интегрированный высокоскоростной оптический эталонный передатчик с интенсивностным модулятором на основе технологии ниобата литния (LiNbO3), рассчитанный на максимальную скорость передачи данных 12.5 Гбит/с, производства Thorlabs. Устройство объединяет в едином корпусе перестраиваемый лазерный источник C-диапазона, интенсивностный модулятор типа Маха-Цендера с полнофункциональным контролем смещения рабочей точки, высококачественный радиочастотный усилитель и переменный оптический аттенюатор. Такая интеграция избавляет пользователя от необходимости собирать систему из отдельных компонентов при проведении высокоскоростных измерений в волоконно-оптических тестовых стендах.
Передатчик поддерживает бинарные форматы модуляции, включая возврат к нулю (RZ), не-возврат к нулю (NRZ) и амплитудную манипуляцию включения-выключения (OOK), что делает его универсальным инструментом для тестирования различных типов высокоскоростных оптических приёмопередающих систем. Диапазон рабочих длин волн внешнего лазерного источника простирается от 1250 до 1610 нм, при этом устройство откалибровано на трёх контрольных длинах волн: 1310, 1550 и 1590 нм. Выходная оптическая мощность составляет 8.5 дБм на длине волны 1550 нм и 6.5 дБм на длине волны 1310 нм, а коэффициент оптического подавления при максимальной скорости передачи достигает 13 дБ.
Управление передатчиком осуществляется через сенсорный экран на передней панели устройства, а также удалённо через порты USB или RS-232 на задней панели для дистанционного последовательного управления. Модели серии MX10B дополнительно оснащены внешним шлейфовым кабелем, соединяющим радиочастотный выход усилителя с радиочастотным входом модулятора, что предоставляет пользователю возможность подключения собственного внешнего драйвера модулятора при необходимости. Три встроенные точки контроля оптической мощности обеспечивают автоматическую стабилизацию рабочей точки смещения модулятора и выходной мощности передатчика.
Характеристики
Максимальная скорость передачи: 12.5 Гбит/с. Тип модулятора: интенсивностный на основе LiNbO3 (Маха-Цендера), тип усилителя: цифровой (ограничивающий). Диапазон длин волн: 1250–1610 нм, внутренний лазер C-диапазона (1527.6–1565.5 нм). Выходная мощность: 8.5 дБм (1550 нм) / 6.5 дБм (1310 нм), коэффициент оптического подавления: 13 дБ. Управление: сенсорный экран, USB, RS-232.
Отрасли применения
Передатчик MX10B применяется в тестовых лабораториях волоконно-оптической связи для проверки характеристик высокоскоростных приёмных систем и компонентов. Он используется в телекоммуникационной отрасли при разработке и сертификации оборудования для передачи данных на скорости до 12.5 Гбит/с. Также передатчик находит применение в научно-исследовательских центрах при изучении характеристик высокоскоростной модуляции оптического сигнала.
