Стойка, дюймовая резьба, длина: 12.7 мм

Описание

Короткая дюймовая стойка длиной 12,7 мм используется как низкопрофильная опора, дистанционный элемент или переходное звено в оптомеханической сборке Edmund Optics. Полудюймовая высота позволяет приблизить крепление к поверхности макетной плиты, уменьшить изгибающий момент и собрать жесткий узел для небольшой оптики. Конкретный диаметр, верхнюю и нижнюю резьбу следует сверить с актуальным чертежом позиции 15-845, поскольку одно указание длины недостаточно для гарантии механической совместимости. В карточке сознательно не добавлены неподтвержденные размеры резьбы.

При проектировании сборки важны не только номинальные размеры, но и расположение резьб, доступ инструмента, высота оптической оси и направление внешней нагрузки для позиции 15-845 В конфигурации 15-845. Для сборки с 15-845 короткое плечо до нагрузки повышает жесткость и уменьшает угловой уход. До финальной фиксации 15-845 геометрию контролируют по лучу или измерительной оси, исключая смещение от затяжки.

Характеристики

• Длина: 12,7 мм (0,5")
• Стандарт: дюймовая оптомеханика
• Функция: низкопрофильная стойка или проставка
• Производитель: Edmund Optics
• Резьбовые интерфейсы: требуют проверки по чертежу
• Производитель: Edmund Optics
• Каталожное обозначение: 15-845

Особенности выбора и интеграции

При выборе узла «Дюймовая стойка длиной 12,7 мм» сопоставляют его спектральные, геометрические и механические параметры с расчетом конкретного тракта. В документации для позиции 15-845 фиксируют ориентацию, базовые поверхности, режим нагрузки и связанные компоненты, чтобы исключить неоднозначность при повторной сборке. Работу на предельной мощности, частоте, точности или в вакууме для 15-845 разрешают только после проверки актуального паспорта Edmund Optics и чертежа поставляемой ревизии.

Отрасли применения

• компактные оптические макеты
• крепление датчиков близко к плите
• выравнивание высоты механических компонентов
• встраиваемые фотонные модули

В направлении «компактные оптические макеты» позиция 15-845 раскрывает свои преимущества при согласовании апертуры, интерфейсов и рабочего режима с соседними узлами. Входной осмотр 15-845, контрольная проверка и запись исходных настроек создают опорные данные для обслуживания, повторной юстировки и анализа последующих изменений сигнала.

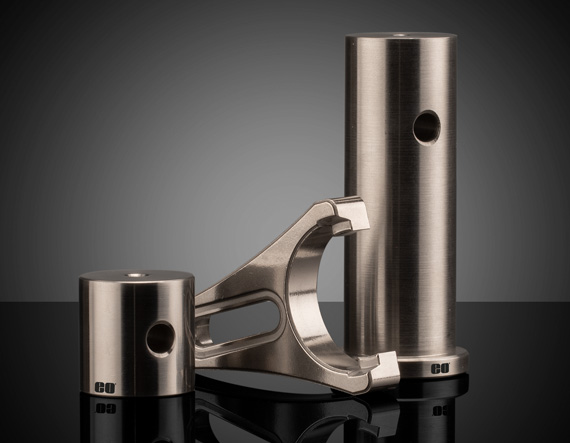

Описание семейства продуктов

• Стойки диаметром 1 дюйм с метрическими и английскими вариантами монтажных отверстий.
• Конструкция из нержавеющей стали для высокой устойчивости
• Доступна высота от 0,5 до 4,0 дюймов

Пьедесталы и аксессуары обеспечивают стабильный способ крепления оптических компонентов к лабораторному столу с постоянной высотой установки, обеспечивая предсказуемый и воспроизводимый монтаж компонентов в оптической системе. Доступны различные удлинители пьедестала и регулировочные пластины, чтобы обеспечить постоянную высоту оптической оси для всех установленных компонентов. Стойки пьедестала имеют резьбовые отверстия M4 x 0,7 или 8-32 на верхней поверхности, совместимые с кинематическими креплениями TECHSPEC®, кинематическими креплениями серии E, компактными креплениями для зеркал и многими другими оптическими креплениями. Резьбовые отверстия M6 x 1,0 или ¼”-20 на нижней поверхности позволяют напрямую устанавливать эти опорные стойки на столики и макеты Edmund Optics. Для более компактного монтажа на столе используйте компактные монтажные зажимы (#16-335).

Примечание. Имеются адаптеры для оптических креплений, обеспечивающие постоянную высоту оптической оси и совместимость монтажных отверстий с оптическими креплениями Edmund Optics. Перейдите на вкладку Технические изображения, чтобы найти подходящий адаптер для вашего приложения.
