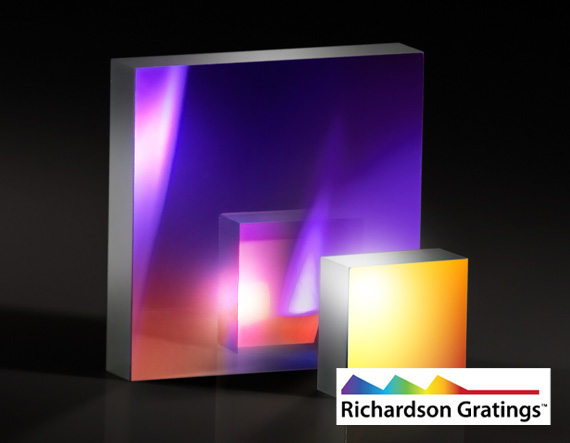

Высокоточная отражающая голографическая дифракционная решетка Richardson Gratings, 1800 штр./мм, размер: 30 x 30 мм, рабочий диапазон длин волн: 250-900 нм

Описание

Высокоточная отражающая голографическая дифракционная решётка Richardson Gratings изготавливается методом голографической записи интерференционной картины двух когерентных лазерных пучков непосредственно на светочувствительном слое подложки, в отличие от механически нарезанных (штриховых) решёток. Такой способ формирования штрихов обеспечивает исключительно низкий уровень паразитного рассеянного света и высокую однородность профиля по всей рабочей апертуре, поскольку голографический процесс лишён механических неточностей, свойственных нарезному алмазному резцу. Плотность штрихов составляет 1800 штрихов на миллиметр — довольно высокое значение, обеспечивающее высокую угловую дисперсию и, соответственно, хорошее спектральное разрешение при разложении света в спектр. Размер решётки 30 x 30 мм и рабочий диапазон длин волн 250-900 нм, охватывающий ультрафиолет, весь видимый свет и ближний ИК, делают её универсальным диспергирующим элементом для широкого класса спектральных приборов.

Характеристики

• Тип: отражающая голографическая дифракционная решётка
• Производитель штрихов: Richardson Gratings
• Плотность штрихов: 1800 штр./мм
• Размер: 30 x 30 мм
• Рабочий диапазон длин волн: 250-900 нм
• Поставщик: Edmund Optics
• Артикул: 15-757

Отрасли применения

Голографические решётки высокой плотности штрихов — ключевой диспергирующий элемент монохроматоров и спектрометров, применяемых в аналитической химии, астрономической спектроскопии, контроле качества материалов и научных исследованиях состава веществ. Их используют в приборах эмиссионного и абсорбционного спектрального анализа, флуоресцентных спектрометрах и в лабораторном оборудовании для рамановской спектроскопии, где требуется высокое спектральное разрешение при разложении широкополосного излучения.

• Высокая дифракционная эффективность;
• Уменьшение рассеянного света и более точная периодичность, чем у линейчатых решеток;
• Доступны варианты длин волн от УФ до ближнего ИК диапазона;
• Доступны нестандартные размеры.

Высокоточные отражательные голографические дифракционные решетки Richardson Gratings™ демонстрируют меньшее рассеяние света по сравнению с линейчатыми решетками, что делает их идеальными для приложений, чувствительных к рассеянному свету, таких как рамановская спектроскопия. Решетки записываются в фоторезист путем воздействия интенсивной лазерной интерференционной картины, а затем химически проявляются, чтобы выявить полосную картину с синусоидальным поперечным сечением. Доступны решетки для использования в УФ и БИК спектральных областях.

Примечание. Поверхность этих решеток очень чувствительна, и к ней нельзя прикасаться при работе с оптикой. Если требуется очистка для удаления частиц пыли, рекомендуется бесконтактная очистка чистым сжатым воздухом.
