Теплопоглощающее стекло SCHOTT KG-3, размер: 50 x 50 мм

Описание

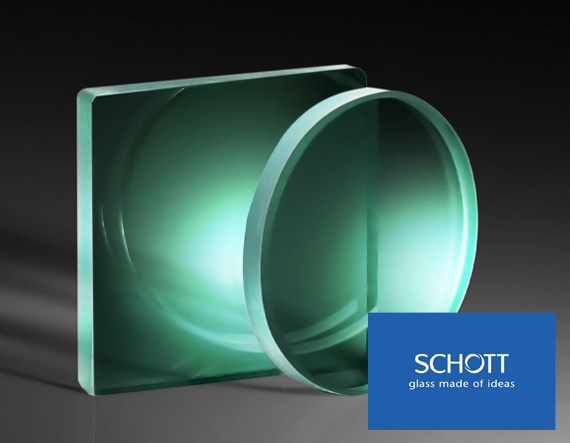

Теплопоглощающее стекло SCHOTT KG 3 — квадратный цветной стеклянный фильтр размером 50 × 50 мм и толщиной 3 мм. Такая геометрия подходит для размещения в прямоугольных или квадратных оптических узлах, где требуется закрыть достаточно широкую апертуру без применения круглого держателя. Толщина стекла обеспечивает заданную длину оптического пути и должна учитываться при расчёте положения фильтра, габаритов оправы и суммарной оптической длины системы.

Материал предназначен для передачи видимого диапазона и поглощения инфракрасного излучения. За счёт этого фильтр выполняет функцию теплопоглощающего короткопроходного элемента: видимая часть излучения проходит дальше по оптическому тракту, а инфракрасная составляющая ослабляется в объёме стекла. Такое решение помогает снизить тепловую нагрузку на последующие линзы, датчики и другие чувствительные компоненты при работе с интенсивными источниками света.

Фильтр следует устанавливать с учётом отвода тепла, поскольку поглощённая инфракрасная энергия преобразуется в нагрев самого стекла. Перед интеграцией необходимо проверить свободную апертуру 50 × 50 мм, посадочные размеры держателя и допустимый температурный режим всей сборки. Данные о нанесённом покрытии, поверхностных допусках, спектральных кривых и конкретных значениях пропускания для этой позиции не указаны, поэтому окончательный оптический расчёт следует выполнять по фактическим данным материала и условиям эксплуатации.

Характеристики

• Тип изделия: теплопоглощающее стекло и короткопроходный фильтр из цветного стекла.
• Материал: SCHOTT KG 3.
• Номинальный размер: 50 × 50 мм.
• Форма: квадратная.
• Толщина: 3 мм.
• Спектральная функция: пропускание видимых длин волн.
• Инфракрасное излучение: поглощается стеклом и блокируется в проходящем пучке.
• Принцип действия: объёмное поглощение инфракрасной составляющей, а не заявленное покрытием отражение.
• Оптическое назначение: короткопроходная фильтрация с отсечением тепловой инфракрасной части спектра.
• Покрытие: отдельное покрытие в предоставленных данных не указано.

Отрасли применения

• Оптические системы с интенсивными источниками света, где требуется уменьшить передачу инфракрасного тепла к последующим элементам.
• Осветительные и проекционные установки — как тепловой фильтр перед чувствительной оптикой или аппаратурой.
• Измерительные и сенсорные комплексы, в которых необходимо сохранить видимую составляющую сигнала и одновременно снизить ИК-нагрузку.
• Лабораторные оптические стенды и экспериментальные установки с квадратной апертурой и ограниченным монтажным пространством.

Описание семейства продуктов

• Поглощает инфракрасное излучение.
• Также полезен в качестве фильтра коротких проходов.

Теплопоглощающее стекло используется для уменьшения количества тепла, передаваемого через оптическую систему. Стеклянные фильтры SCHOTT KG эффективно поглощают длины волн за пределами видимого спектра. В отличие от горячих зеркал, которые отражают инфракрасные волны, стекла с фильтром KG поглощают инфракрасное излучение, а затем рассеивают тепло в воздухе вокруг стекла. Стеклянные фильтры SCHOTT KG также можно использовать в качестве короткопроходного фильтра для пропускания видимого и блокирования ИК-излучения. Мы рекомендуем использовать охлаждающий вентилятор с любым из наших продуктов, поглощающих тепло, чтобы уменьшить стресс, связанный с чрезмерным нагревом.
