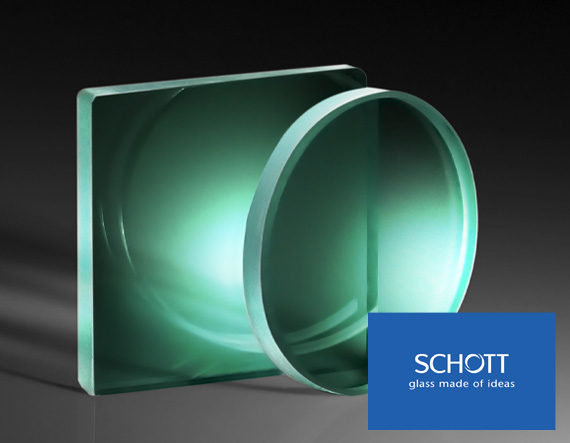

Теплопоглощающее стекло SCHOTT KG-5, диаметр: 50 мм

Описание

Теплопоглощающее стекло SCHOTT KG-5 диаметром 50 мм, артикул 49-095 от Edmund Optics, представляет собой оптический фильтр, предназначенный для защиты чувствительных компонентов от инфракрасного теплового излучения мощных источников света. Изготовленное известной компанией SCHOTT, стекло KG-5 обладает уникальной спектральной кривой: оно прозрачно в видимой области (пропускание около 90% в диапазоне 400–700 нм) и эффективно поглощает излучение в ближней ИК-области от 750 нм и далее, особенно в районе 1–2 мкм, где сосредоточена значительная часть тепловой энергии галогеновых и дуговых ламп. Механизм действия основан на объёмном поглощении в материале, а не на интерференции, что исключает угловую зависимость и делает фильтр идеальным для широкоугольных систем. Пластина имеет диаметр 50 мм и отполирована с обеих сторон до оптического качества, плоскостность составляет λ/4. Отсутствие покрытий упрощает очистку и повышает долговечность. Фильтр может использоваться как самостоятельный элемент или в комбинации с дихроичными зеркалами для создания «холодного» освещения в микроскопах и проекторах. Высокая термостойкость стекла позволяет ему работать в условиях длительного нагрева без растрескивания.

Характеристики

Артикул производителя: 49-095 (Edmund Optics). Тип: теплопоглощающий фильтр. Материал: стекло SCHOTT KG-5. Диаметр: 50,0 мм (±0,1 мм). Толщина: 3,0 мм (±0,1 мм). Спектральный диапазон пропускания: 400–700 нм (T > 85%). Граница поглощения: ~750 нм, сильное ослабление > 1000 нм. Коэффициент пропускания в видимом свете: 90% на 550 нм. Плоскостность: λ/4 на дюйм. Качество поверхности: 60-40. Теплостойкость: до +300°C (кратковременно). Покрытие: отсутствует (голое стекло).

Отрасли применения

Фильтр KG-5 повсеместно используется в проекционных системах (LCD/DLP проекторы) для предотвращения перегрева ЖК-панелей и поляризаторов. В микроскопии и эндоскопии он устанавливается в осветительный тракт, чтобы исключить тепловое повреждение биологических образцов. В сценическом освещении и архитектурной подсветке фильтр позволяет создавать яркие цветные эффекты с помощью мощных ламп без риска возгорания цветных гелей. Также он применяется в установках для измерения спектральной чувствительности фотоприёмников, отсекая паразитное ИК излучение.

Описание семейства продуктов

• Поглощает инфракрасное излучение.
• Также полезен в качестве фильтра коротких проходов.

Теплопоглощающее стекло используется для уменьшения количества тепла, передаваемого через оптическую систему. Стеклянные фильтры SCHOTT KG эффективно поглощают длины волн за пределами видимого спектра. В отличие от горячих зеркал, которые отражают инфракрасные волны, стекла с фильтром KG поглощают инфракрасное излучение, а затем рассеивают тепло в воздухе вокруг стекла. Стеклянные фильтры SCHOTT KG также можно использовать в качестве короткопроходного фильтра для пропускания видимого и блокирования ИК-излучения. Мы рекомендуем использовать охлаждающий вентилятор с любым из наших продуктов, поглощающих тепло, чтобы уменьшить стресс, связанный с чрезмерным нагревом.
