Edmund Optics |
|
Артикул
|
62-656 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Диаметр апертуры
|
50.0 |
|
Особенности
|
в оправе |
|
Внешний диаметр
|
88 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Толщина (мм)
|
11.5 |
|
Расстояние между лепестками диафрагмы (мм)
|
3.2 |
|
Количество листьев
|
Two Sets of 8 |
|
Длина рычага (мм)
|
13.50 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Black Spring Steel Leaves, Stainless Steel Pins |
|
Внешний диаметр (мм)
|
88.0 |
|
Максимальная апертура (мм)
|
50.0 |
|
Минимальная апертура (мм)
|
0.00 |
|
Тип
|
Mounted |
Описание
Ирисовая диафрагма серии Zero Aperture способна полностью перекрывать световой канал, что отличает ее от обычных ирисов с ненулевым минимальным отверстием. Для позиции 62-656 внешний диаметр корпуса составляет 88 мм, максимальная апертура — 50 мм, а закрытое положение соответствует 0 мм. Два набора лепестков, расположенных на разных уровнях и управляемых одним рычагом, формируют полное затемнение. Такая конструкция полезна, когда прибору необходимо периодически измерять темновой сигнал детектора, не вводя отдельную заслонку.
Ирис размещают в плоскости, где ограничение апертуры решает требуемую задачу: в зрачке он регулирует числовую апертуру, а в промежуточном изображении — поле для позиции 62-656 В конфигурации 62-656. Лепестки не рассчитаны на поглощение мощного сфокусированного лазерного излучения. Для автоматической калибровки положения «закрыто» проверяют фактический остаточный сигнал приемника.
Характеристики
- Тип: ирис с нулевой минимальной апертурой
- Внешний диаметр: 88 мм
- Максимальная апертура: 50 мм
- Минимальная апертура: 0 мм
- Исполнение: в оправе, управление рычагом
- Производитель: Edmund Optics
- Каталожное обозначение: 62-656
Особенности выбора и интеграции
При выборе узла «Ирисовая диафрагма с нулевой апертурой, Ø88 мм» сопоставляют его спектральные, геометрические и механические параметры с расчетом конкретного тракта. В документации для позиции 62-656 фиксируют ориентацию, базовые поверхности, режим нагрузки и связанные компоненты, чтобы исключить неоднозначность при повторной сборке. Работу на предельной мощности, частоте, точности или в вакууме для 62-656 разрешают только после проверки актуального паспорта Edmund Optics и чертежа поставляемой ревизии.
Отрасли применения
- измерение темнового сигнала камер
- регулировка диаметра широких пучков
- спектрометры и радиометры
- калибровочные оптические стенды
В направлении «измерение темнового сигнала камер» позиция 62-656 раскрывает свои преимущества при согласовании апертуры, интерфейсов и рабочего режима с соседними узлами. Входной осмотр 62-656, контрольная проверка и запись исходных настроек создают опорные данные для обслуживания, повторной юстировки и анализа последующих изменений сигнала.
Описание семейства продуктов
- Обеспечить полное затухание света в закрытом состоянии.
- Размер апертуры до 50 мм
- Крепления для ирисовой диафрагмы продаются отдельно

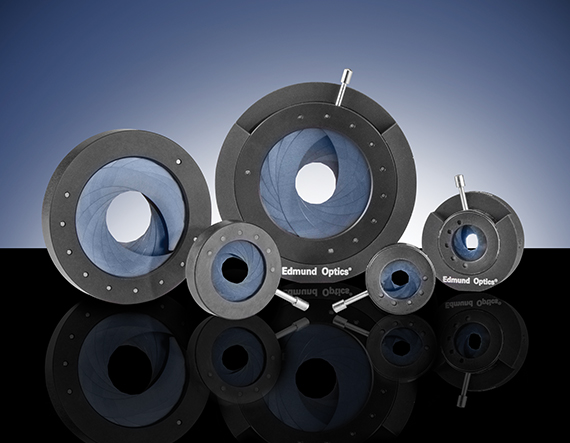

Разработанные и изготовленные с использованием тех же высококачественных механизмов, что и наша стандартная серия ирисовых диафрагм, серия Zero Aperture обеспечивает полное подавление света. Этот тип управления часто используется в системах, где для калибровки необходимо измерить темновой сигнал (фоновый шум). Используются два комплекта створок, которые установлены на разных ярусах и приводятся в движение одним рычагом. Для каждой радужной оболочки есть два дополнительных рельефных листа (не указаны в таблице), которые не видны.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
